FAG 1212-TVH#E轴承尺寸、参数、图纸、互换、价格

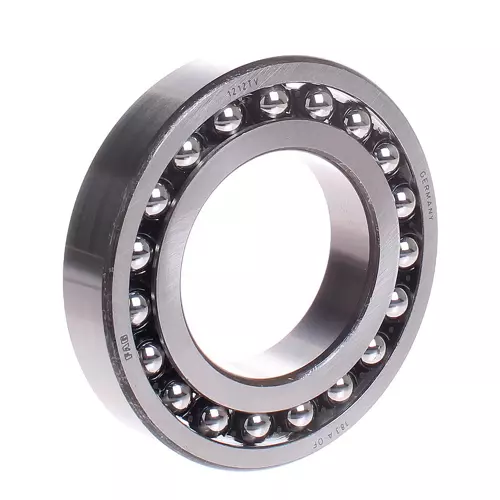

FAG 1212-TVH#E轴承
更新日期：2025-02-12 12:04:55
市场价：￥164.8元
销售价：电话咨询
库存：100套
FAG 1212-TVH#E轴承属于自调心球轴承 12..-TVH 系列，带塑料保持架。
后缀列表：【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
2
1
2
-
T
V
H
#
E
1：标准自调心球轴承
2：ISO标准02系列
12：内径：60 mm
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
#E：单个纸盒包装
1：
标准自调心球轴承
2：
ISO标准02系列
12：
内径：60 mm
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 110 mm | 外径 |
| B | 22 mm | 宽度 |
| Cr | 30,500 N | 径向额定动载荷 |
| C0r | 11,500 N | 径向额定静载荷 |
| Cur | 730 N | 径向疲劳极限载荷 |
| nG | 6,900 1/min | 极限转速 |
| nϑr | 6,300 1/min | 参考转速 |
| 0.94 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 95.2 mm | 外圈肩径 |
| d1 | 78 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 69 mm | 轴肩最小直径 |
| Da max | 101 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.18 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.47 | 动态轴向载荷系数 |
| Y2 | 5.37 | 动态轴向载荷系数 |
| Y | 3.64 | 静态轴向载荷系数 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 1212-TVH-C3轴承 | ￥104.4元 | - | 20 |
