FAG 11207-TVH轴承尺寸、参数、图纸、互换、价格
1
1
2
0
7
-
T
V
H

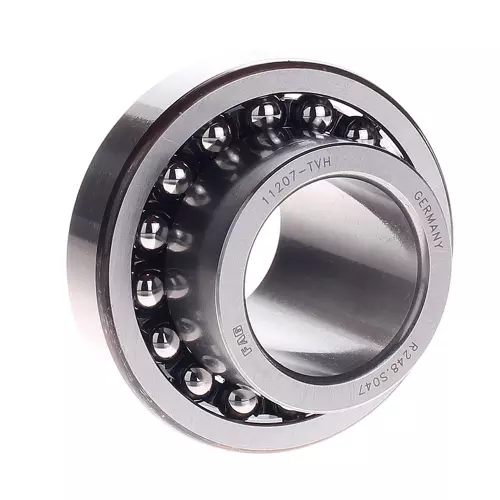

112：宽幅内圈型调心球轴承
07：内径：35 mm
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
112：
宽幅内圈型调心球轴承
07：
内径：35 mm
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| D | 72 mm | 外径 |
| B | 17 mm | 外圈宽度 |
| Bi | 52 mm | 内圈宽度 |
| Cr | 16,000 N | 径向额定动载荷 |
| C0r | 5,100 N | 径向额定静载荷 |
| Cur | 325 N | 径向疲劳极限载荷 |
| nG | 11,600 1/min | 极限转速 |
| nϑr | 9,800 1/min | 参考转速 |
| 0.54 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 59.1 mm | 外圈肩径 |
| d1 | 47.7 mm | 内圈肩径 |
| b | 7 mm | 固定槽宽度 |
| t | 9 mm | 固定槽高度 |
| 安装参数 | ||
| Da max | 65 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大空心半径 |
| 系数 | ||
| e | 0.22 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.81 | 动态轴向载荷系数 |
| Y2 | 4.35 | 动态轴向载荷系数 |
| Y | 2.94 | 静态轴向载荷系数 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
