FAG NU1014-XL-M1-F1-C4轴承尺寸、参数、图纸、互换、价格
FAG NU1014-XL-M1-F1-C4轴承
更新日期：2025-02-18 09:54:23
市场价：￥1490.45元
销售价：电话咨询
库存：2套

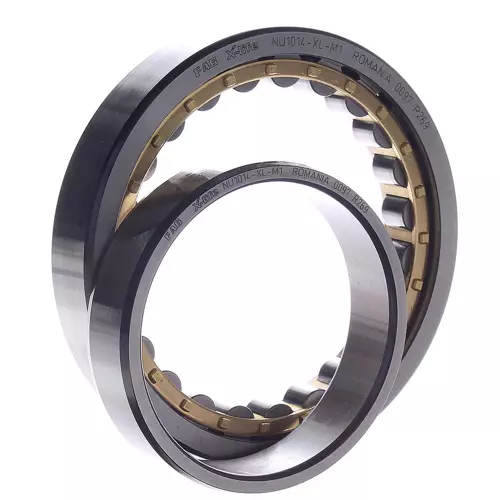

FAG NU1014-XL-M1-F1-C4轴承属于圆柱滚子轴承 NU..-XL-M1 系列，带保持架，单列，非定位轴承，外圈双挡边，内圈无挡边（平滑），NU 型，运行精度 P6 级。
前缀列表：【-：多余前缀】【NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）】。后缀列表：【-XL：X-life 长寿命轴承标记】【-M1：滚动体引导，双件式实体黄铜保持架】【-F1：牵引电动机用圆柱滚子轴承】【-C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
-
N
U
1
0
1
4
-
X
L
-
M
1
-
F
1
-
C
4
-：多余前缀
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
1：宽度系列：1系列
0：直径系列：0系列
14：内径：70 mm
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
-F1：牵引电动机用圆柱滚子轴承
-C4：C4 游隙（大于 C3 游隙）
-：
多余前缀
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
1：
宽度系列：1系列
0：
直径系列：0系列
14：
内径：70 mm
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
-F1：
牵引电动机用圆柱滚子轴承
-C4：
C4 游隙（大于 C3 游隙）
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 110 mm | 外径 |
| B | 20 mm | 宽度 |
| Cr | 77,000 N | 径向额定动载荷 |
| C0r | 81,000 N | 径向额定静载荷 |
| Cur | 10,400 N | 径向疲劳极限载荷 |
| nG | 12,300 1/min | 极限转速 |
| nϑr | 5,500 1/min | 参考转速 |
| 0.678 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| s | 2.5 mm | 轴向位移 |
| E | 100 mm | 外圈滚道直径 |
| F | 80 mm | 内圈滚道直径 |
| D1 min | 96 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 75 mm | 轴肩最小直径 |
| da max | 78 mm | 轴肩最大直径 |
| db min | 82 mm | 最小轴肩 |
| Da max | 104 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 设计 | 标准 | |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NU1014-XL-M1轴承 | ￥415.28元 | - | 539 |
| FAG NU1014-XL-M1-C3轴承 | ￥479.08元 | - | 238 |
| FAG NU1014-M1-C3轴承 | ￥512.72元 | - | 3 |
| FAG NU1014-E-XL-M1轴承 | ￥559.12元 | - | 1 |
| FAG NU1014 -M1-C3轴承 | ￥1070.68元 | - | 101 |
| FAG NU1014 -M1轴承 | ￥1135.64元 | - | 15 |
| FAG NU1014 -M1A-C3轴承 | ￥1453.48元 | - | 4 |
