NTN 6003LLUAC3/L417QP轴承尺寸、参数、图纸、互换、价格

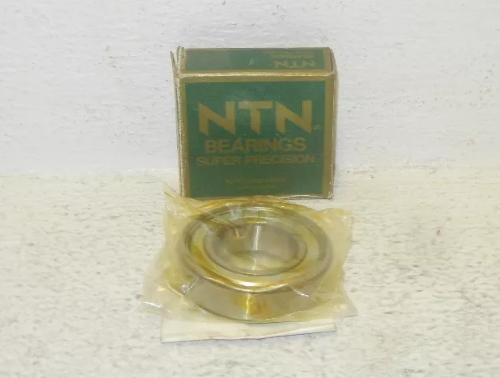

NTN 6003LLUAC3/L417QP轴承
添加日期：2024-07-15 17:59:55
市场价：￥36.07元
销售价：电话咨询
库存：6套
基本尺寸，内径：17mm，外径：35mm，厚度：10mm。
前缀列表：【NTN ：轴承品牌：NTN】。后缀列表：【LLU：两侧带接触式橡胶密封圈】【A：中高温 150°C】【C3：C3 游隙（大于 CN 游隙）】【/L417：Kyodo Yusi/E5 润滑脂（-30至+180°C）】【QP：润滑脂加注27.5%至32.5%】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
T
N
6
0
0
3
L
L
U
A
C
3
/
L
4
1
7
Q
P
NTN ：轴承品牌：NTN
6：深沟球轴承
0：尺寸系列：00系列
03：内径：17 mm
LLU：两侧带接触式橡胶密封圈
A：中高温 150°C
C3：C3 游隙（大于 CN 游隙）
/L417：Kyodo Yusi/E5 润滑脂（-30至+180°C）
QP：润滑脂加注27.5%至32.5%
NTN ：
轴承品牌：NTN
6：
深沟球轴承
0：
尺寸系列：00系列
03：
内径：17 mm
LLU：
两侧带接触式橡胶密封圈
A：
中高温 150°C
C3：
C3 游隙（大于 CN 游隙）
/L417：
Kyodo Yusi/E5 润滑脂（-30至+180°C）
QP：
润滑脂加注27.5%至32.5%
| 外形尺寸 (mm) | |
| 轴承内径 d | 17 |
| 轴承外径 D | 35 |
| 轴承厚度 B | 10 |
| 倒角半径 r.min | 0.3 |
| 倒角半径 r.NS.min | 0.3 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 19 |
| 内圈挡肩 da.max | 21 |
| 外圈挡肩 Da.max | 33 |
| 参考止动环挡肩 Dx.min | 40.5 |
| 止动槽挡肩 Cy.max | 2.9 |
| 止动槽挡肩 Cz.max | 1.2 |
| 倒角半径 r.as.max | 0.3 |
| 倒角半径 r.Nas.max | 0.3 |
| 止动槽、止动环尺寸 (mm) | |
| 槽底内径 D1.max | 33.17 |
| 止动槽边距 a.max | 2.06 |
| 止动槽直径 b.min | 1.35 |
| 槽底倒角半径 r0.max | 0.4 |
| 止动环外径 D2.max | 39.7 |
| 止动环厚度 f.max | 1.12 |
| 额定载荷（kN） | |
| 额定动载荷 Cr | 6.8 |
| 额定静载荷 Cor | 3.35 |
| 额定载荷（kgf） | |
| 额定动载荷 Cr | 695 |
| 额定静载荷 Cor | 345 |
| 极限转速（r/min） | |
| 脂润滑（开式/ZZ/LLB） | 20000 |
| 油润滑（开式/Z/LB） | 24000 |
| 油润滑（LLH） | 16000 |
| 油润滑（LLU） | 14000 |
| 其他参数 | |
| 系数 fo | 13.6 |
| 参考重量 | 0.039 kg |
