深沟球轴承的结构、工作原理和性能介绍

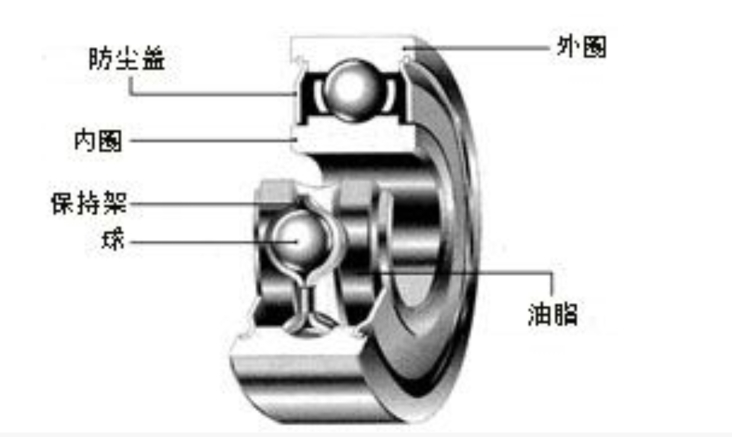

一、结构。最基本的深沟球轴承由外圈、内圈、一组滚珠和保持架组成，深沟球轴承有单列和双列两种设计，根据密封情况，进一步分为密封型和开式型，开式是指没有密封机构的轴承，而密封深沟球轴承分为防尘密封和耐油密封，防尘密封盖由钢板冲压而成，在防止灰尘进入轴承滚道方面只起到了简单的作用，防油型为接触式油封，能有效防止轴承中的润滑脂溢出。单列深沟球轴承的型号代码为6，双列深沟球轴承的型号代码是4，其结构简单，使用方便，是生产中最常见、应用最广泛的一种轴承。



二、承载特性。深沟球轴承主要承受径向载荷，也可以同时承受径向和轴向载荷，当仅承受径向载荷时，接触角为零，当深沟球轴承具有较大的径向游隙时，就具有角接触轴承的性能，可以承受较高的轴向载荷，当转速较高且不适合使用推力球轴承时，也可使用深沟球轴承承受纯轴向载荷。深沟球轴承具有较小的摩擦系数和较高的极限转速，然而，它不耐冲击，不适合重载应用。

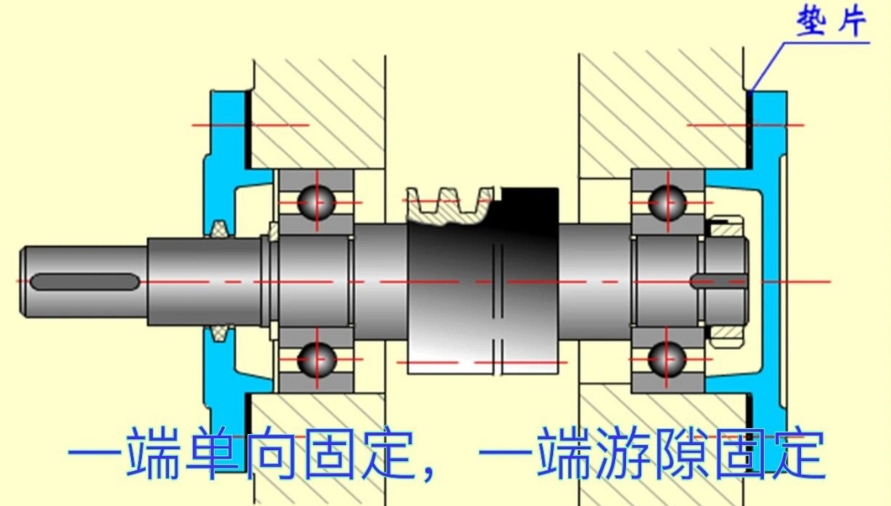

三、轴承定位。深沟球轴承安装在轴上后，可以将轴或壳体两个方向的轴向位移限制在其轴向间隙范围内，因此，可用于双向轴向定位，此外，这种轴承还具有一定的自调心能力，当相对于壳体孔倾斜2'至10'时，仍然可以正常工作，但会对轴承的寿命产生一些影响。

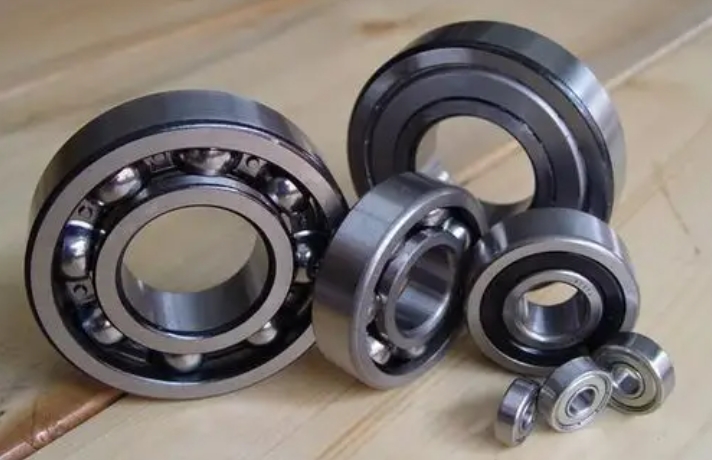

四、轴承类型。深沟球轴承有十余种类型，常见的包括深沟球轴承（60000型）；外圈带止动槽的深沟球轴承（60000N型）；深沟球轴承（60000-ZN型），一侧带防尘盖，另一侧外圈有止动槽；两侧带防尘盖、外圈有止动槽的深沟球轴承（60000-2ZN型）；一侧带防尘盖的深沟球轴承（60000Z型）；两侧带防尘盖的深沟球轴承（60000-2Z型）；带密封圈的深沟球轴承（60000-LS型、60000-RZ型）；两侧带密封圈的深沟球轴承（60000-2LS型、60000-2RZ型）；法兰外圈深沟球轴承（F60000型）；一个法兰外圈深沟球轴承，带防尘盖（F60000-Z型）；深沟球轴承（F60000-2Z型），两侧带法兰和防尘盖等等。



五、尺寸分类。根据深沟球轴承的尺寸，可分为六种，一是微型轴承，其标称外径尺寸小于26mm；二是小型轴承，公称外径尺寸范围为28-55mm；三是中小型轴承，其公称外径在60至115mm之间；四是中型和大型轴承，其标称外径范围为120至190mm；五是大型轴承，其标称外径范围为200-430mm；六是特大型轴承，其标称外径尺寸范围为440mm或更大。



六、加工型式。深沟球轴承零件有三种加工型式，一是多工序加工，一般轴承生产需要20到40道工序，最多可达70道以上，二是成型工艺，轴承零件的工作面均为旋转成型面，适合采用成型方法加工，三是精密加工，轴承零件的大部分表面都经过研磨，研磨过程的尺寸和几何精度以微米（m）为单位进行测量。
