SNFA VEX35-7CETDDLP4轴承尺寸、参数、图纸、互换、价格

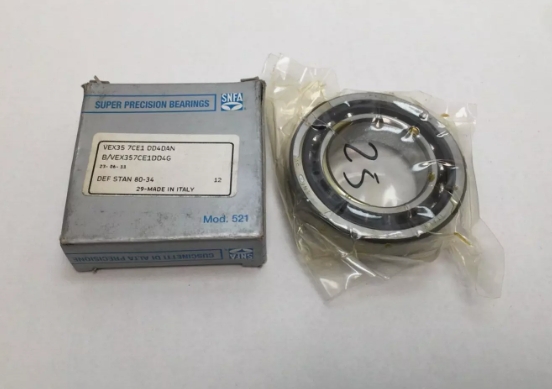

SNFA VEX35-7CETDDLP4轴承
添加日期：2024-06-15 10:53:48
市场价：￥711.9元
销售价：电话咨询
库存：1套
基本尺寸，内径：35mm，外径：62mm，厚度：14mm。
前缀列表：【SNFA ：轴承品牌：SKF-SNFA】【VEX：ISO尺寸10系列，高转速VEX设计】。后缀列表：【-7：尺寸和运行精度符合ABMA公差等级ABEC 7级】【CE：织物增强酚醛树脂保持架，外圈定心】【T：酚醛树脂保持架】【DD：双列背对背（<>）配对】【L：轻型预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
N
F
A
V
E
X
3
5
-
7
C
E
T
D
D
L
P
4
SNFA ：轴承品牌：SKF-SNFA
VEX：ISO尺寸10系列，高转速VEX设计
35：内径：35 mm
-7：尺寸和运行精度符合ABMA公差等级ABEC 7级
CE：织物增强酚醛树脂保持架，外圈定心
T：酚醛树脂保持架
DD：双列背对背（<>）配对
L：轻型预紧
P4：ISO 4级精度
SNFA ：
轴承品牌：SKF-SNFA
VEX：
ISO尺寸10系列，高转速VEX设计
35：
内径：35 mm
-7：
尺寸和运行精度符合ABMA公差等级ABEC 7级
CE：
织物增强酚醛树脂保持架，外圈定心
T：
酚醛树脂保持架
DD：
双列背对背（<>）配对
L：
轻型预紧
P4：
ISO 4级精度
| SNFA轴承基本代号 | |
| VEX-35/NS-7CE3 | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 35 |
| 轴承外径 D | 62 |
| 轴承厚度 B | 14 |
| 倒角半径 r1,2.min | 1 |
| 倒角半径 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 轴承内径 d | 35 |
| 内圈外径 d1 ≈ | 43.7 |
| 外圈内径 D1 ≈ | 54.9 |
| 倒角半径 r1,2.min | 1 |
| 倒角半径 r3,4.min | 0.6 |
| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min,db.min | 39.6 |
| 外圈挡肩 Da.max | 57.4 |
| 外圈挡肩 Db.max | 57.8 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.6 |
| 极限转速（r/min） | |
| 脂润滑 | 36000 |
| 油润滑 | 56000 |
| 额定载荷（kN） | |
| 额定动载荷 C | 11.1 |
| 额定静载荷 Co | 6.3 |
| 疲劳极限载荷 Pu | 0.265 |
| 其他参数 | |
| 计算系数 fo | - |
| 作用点位置 a | 18 mm |
| 参考重量 | 0.13 kg |
