SNFA E255-7CE3-TDM轴承尺寸、参数、图纸、互换、价格

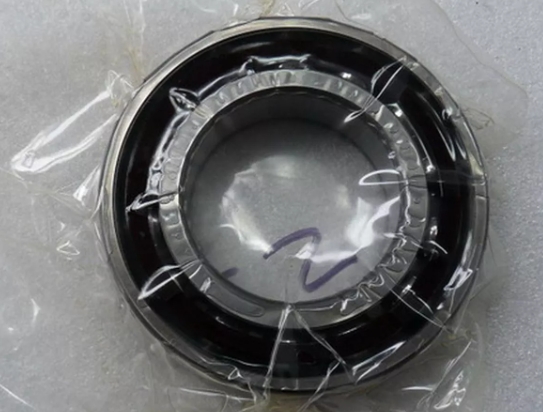

SNFA E255-7CE3-TDM轴承
添加日期：2024-06-15 15:12:26
市场价：￥3578.4元
销售价：电话咨询
库存：1套
基本尺寸，内径：55mm，外径：100mm，厚度：21mm。
前缀列表：【SNFA ：轴承品牌：SKF-SNFA】【E2：ISO尺寸02系列，高载荷E200设计】。后缀列表：【-7：尺寸和运行精度符合ABMA公差等级ABEC 7级】【CE：织物增强酚醛树脂保持架，外圈定心】【3：接触角 25°】【-TD：三列背靠背串联（<>>）布置】【M：中等预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
N
F
A
E
2
5
5
-
7
C
E
3
-
T
D
M
SNFA ：轴承品牌：SKF-SNFA
E2：ISO尺寸02系列，高载荷E200设计
55：内径：55 mm
-7：尺寸和运行精度符合ABMA公差等级ABEC 7级
CE：织物增强酚醛树脂保持架，外圈定心
3：接触角 25°
-TD：三列背靠背串联（<>>）布置
M：中等预紧
SNFA ：
轴承品牌：SKF-SNFA
E2：
ISO尺寸02系列，高载荷E200设计
55：
内径：55 mm
-7：
尺寸和运行精度符合ABMA公差等级ABEC 7级
CE：
织物增强酚醛树脂保持架，外圈定心
3：
接触角 25°
-TD：
三列背靠背串联（<>>）布置
M：
中等预紧
| SKF轴承基本代号 | |
| 7211ACD/P4A | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 55 |
| 轴承外径 D | 100 |
| 轴承厚度 B | 21 |
| 倒角半径 r1,2.min | 1.5 |
| 倒角半径 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 轴承内径 d | 55 |
| 内圈外径 d1 ≈ | 68.9 |
| 外圈内径 D1 ≈ | 86.1 |
| 倒角半径 r1,2.min | 1.5 |
| 倒角半径 r3,4.min | 0.6 |
| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min,db.min | 64 |
| 外圈挡肩 Da.max | 91 |
| 外圈挡肩 Db.max | 95.8 |
| 倒角半径 ra.max | 1.5 |
| 倒角半径 rb.max | 0.6 |
| 极限转速（r/min） | |
| 脂润滑 | 13000 |
| 油润滑 | 20000 |
| 额定载荷（kN） | |
| 额定动载荷 C | 52.7 |
| 额定静载荷 Co | 40.5 |
| 疲劳极限载荷 Pu | 1.73 |
| 其他参数 | |
| 计算系数 fo | - |
| 作用点位置 a | 29 mm |
| 参考重量 | 0.61 kg |
| 其他型号 | 市场价 | 销售价 | 库存 |
| 7211ACD/P4ATBTC轴承 | ￥3799.07元 | 电话咨询 | 1 |
