SKF S71916ACB/HCDGAVK384轴承尺寸、参数、图纸、互换、价格

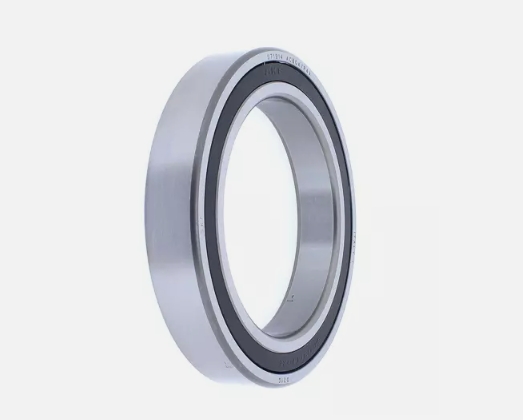

SKF S71916ACB/HCDGAVK384轴承
添加日期：2024-06-15 12:02:18
市场价：￥5775.4元
销售价：电话咨询
库存：1套
基本尺寸，内径：80mm，外径：110mm，厚度：16mm。
前缀列表：【SKF ：轴承品牌：SKF】【S：带密封圈】。后缀列表：【AC：接触角 25°】【B：高转速B型设计】【/：分隔符】【HC：陶瓷球】【DG：双列万能配对】【A：轻型预紧】【VK384：标准轴承的变体】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
K
F
S
7
1
9
1
6
A
C
B
/
H
C
D
G
A
V
K
3
8
4
SKF ：轴承品牌：SKF
S：带密封圈
7：角接触球轴承
19：尺寸系列：19系列
16：内径：80 mm
AC：接触角 25°
B：高转速B型设计
/：分隔符
HC：陶瓷球
DG：双列万能配对
A：轻型预紧
VK384：标准轴承的变体
SKF ：
轴承品牌：SKF
S：
带密封圈
7：
角接触球轴承
19：
尺寸系列：19系列
16：
内径：80 mm
AC：
接触角 25°
B：
高转速B型设计
/：
分隔符
HC：
陶瓷球
DG：
双列万能配对
A：
轻型预紧
VK384：
标准轴承的变体
| SNFA轴承基本代号 | |
| HB80/S/NS-7CE3 | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 80 |
| 轴承外径 D | 110 |
| 轴承厚度 B | 16 |
| 倒角半径 r1,2.min | 1 |
| 倒角半径 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 轴承内径 d | 80 |
| 内圈外径 d1 ≈ | 90.7 |
| 外圈内径 D1 ≈ | 102.2 |
| 倒角半径 r1,2.min | 1 |
| 倒角半径 r3,4.min | 0.6 |
| C3 | 3.8 |
| C2 | 2.7 |
| C1 | 8.6 |
| b | 2 |
| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min,db.min | 84.6 |
| 外圈挡肩 Da.max | 105 |
| 外圈挡肩 Db.max | 105 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.3 |
| 极限转速（r/min） | |
| 脂润滑 | 17000 |
| 油润滑 | 26000 |
| 额定载荷（kN） | |
| 额定动载荷 C | 14.8 |
| 额定静载荷 Co | 14 |
| 疲劳极限载荷 Pu | 0.585 |
| 其他参数 | |
| 计算系数 fo | - |
| 作用点位置 a | 35 mm |
| 参考重量 | 0.37 kg |
