SKF S71914ACB/HCP4ADGG10轴承尺寸、参数、图纸、互换、价格
SKF S71914ACB/HCP4ADGG10轴承
添加日期：2024-06-15 11:59:40
市场价：￥5670元
销售价：电话咨询
库存：10套
基本尺寸，内径：70mm，外径：100mm，厚度：16mm。
前缀列表：【SKF ：轴承品牌：SKF】【S：带密封圈】。后缀列表：【AC：接触角 25°】【B：高转速B型设计】【/：分隔符】【HC：陶瓷球】【P4A：尺寸精度符合 ISO 4级，运行精度优于 ISO 4级】【DG：双列万能配对】【G10：预紧值 10 daN】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
K
F
S
7
1
9
1
4
A
C
B
/
H
C
P
4
A
D
G
G
1
0
SKF ：轴承品牌：SKF
S：带密封圈
7：角接触球轴承
19：尺寸系列：19系列
14：内径：70 mm
AC：接触角 25°
B：高转速B型设计
/：分隔符
HC：陶瓷球
P4A：尺寸精度符合 ISO 4级，运行精度优于 ISO 4级
DG：双列万能配对
G10：预紧值 10 daN
SKF ：
轴承品牌：SKF
S：
带密封圈
7：
角接触球轴承
19：
尺寸系列：19系列
14：
内径：70 mm
AC：
接触角 25°
B：
高转速B型设计
/：
分隔符
HC：
陶瓷球
P4A：
尺寸精度符合 ISO 4级，运行精度优于 ISO 4级
DG：
双列万能配对
G10：
预紧值 10 daN
| SNFA轴承基本代号 | |
| HB70/S/NS-7CE3 | |

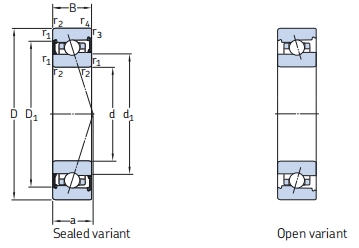

| 外形尺寸 (mm) | |
| 轴承内径 d | 70 |
| 轴承外径 D | 100 |
| 轴承厚度 B | 16 |
| 倒角半径 r1,2.min | 1 |
| 倒角半径 r3,4.min | 0.3 |
| 主要尺寸 (mm) | |
| 轴承内径 d | 70 |
| 内圈外径 d1 ≈ | 81 |
| 外圈内径 D1 ≈ | 91.6 |
| 倒角半径 r1,2.min | 1 |
| 倒角半径 r3,4.min | 0.3 |

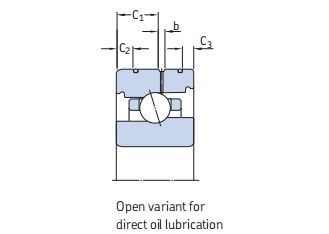

| C3 | 3.8 |
| C2 | 1.7 |
| C1 | 8.6 |
| b | 1.5 |

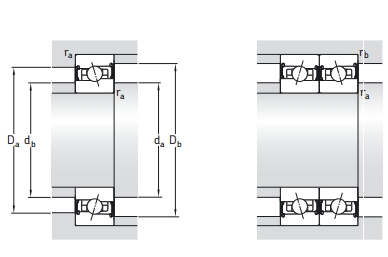

| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min,db.min | 74.6 |
| 外圈挡肩 Da.max | 95.4 |
| 外圈挡肩 Db.max | 95.4 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.3 |
| 极限转速（r/min） | |
| 脂润滑 | 19000 |
| 油润滑 | 30000 |
| 额定载荷（kN） | |
| 额定动载荷 C | 12.7 |
| 额定静载荷 Co | 11.6 |
| 疲劳极限载荷 Pu | 0.49 |
| 其他参数 | |
| 计算系数 fo | - |
| 作用点位置 a | 31 mm |
| 参考重量 | 0.34 kg |
