SKF 3318ATN9/C4轴承尺寸、参数、图纸、互换、价格
SKF 3318ATN9/C4轴承
添加日期：2024-06-12 11:52:24
市场价：￥5670元
销售价：电话咨询
库存：1套
基本尺寸，内径：90mm，外径：190mm，厚度：73mm。
前缀列表：【SKF ：轴承品牌：SKF】。后缀列表：【A：无填充槽】【TN9：玻璃纤维增强 PA66 保持架，滚珠引导】【/：分隔符】【C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
K
F
3
3
1
8
A
T
N
9
/
C
4
SKF ：轴承品牌：SKF
3：双列角接触球轴承
3：尺寸系列：03系列
18：公称内径：90 mm
A：无填充槽
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
/：分隔符
C4：C4 游隙（大于 C3 游隙）
SKF ：
轴承品牌：SKF
3：
双列角接触球轴承
3：
尺寸系列：03系列
18：
公称内径：90 mm
A：
无填充槽
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
/：
分隔符
C4：
C4 游隙（大于 C3 游隙）

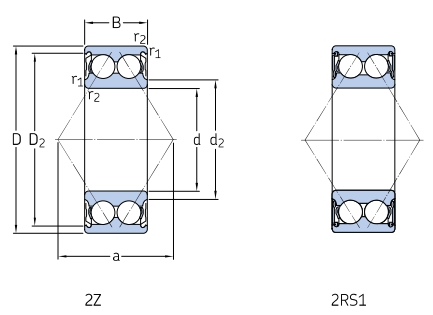

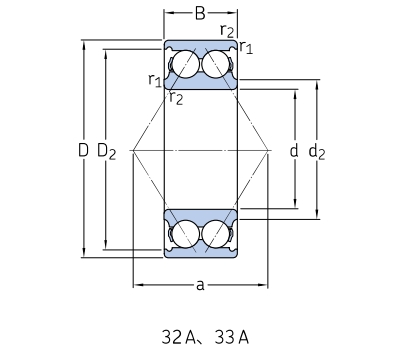

| 外形尺寸 (mm) | |
| 轴承内径 d | 90 |
| 轴承外径 D | 190 |
| 轴承厚度 B | 73 |

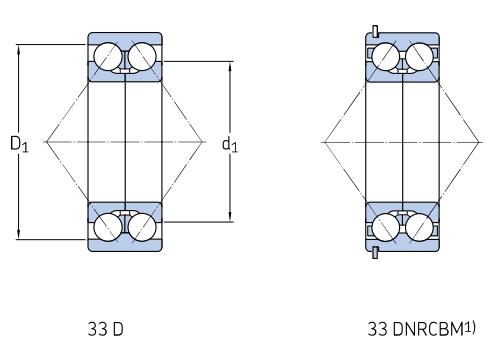

| 内圈外径 d1 ≈ | 123 |
| 内圈外径 d2 ≈ | - |
| 外圈内径 D1 ≈ | 160 |
| 外圈内径 D2 ≈ | - |
| 倒角半径 r1,2.min | 3 |

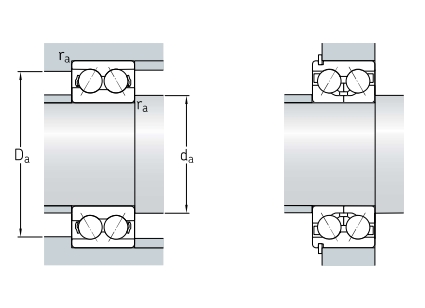

| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 104 |
| 外圈挡肩 Da.max | 176 |
| 倒角半径 ra.max | 2.5 |
| 额定转速（r/min） | |
| 参考转速 | 3800 |
| 极限转速 | 3400 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 208 |
| 额定静载荷 Co | 180 |
| 疲劳极限载荷 Pu | 6.4 |
| 其他参数 | |
| 作用点中心距 a | 112 mm |
| 计算系数 Kr | 0.07 |
| 参考重量 | 9.25 kg |
| 其他型号 | 市场价 | 销售价 | 库存 |
| 3318A轴承 | ￥3113.5元 | 电话咨询 | 35 |
| 3318ATN9/C3轴承 | ￥4517.5元 | 电话咨询 | 6 |
| 3318A/C3轴承 | ￥7290.4元 | 电话咨询 | 3 |
