NTN HTA920UAT2DB/GNP4L轴承尺寸、参数、图纸、互换、价格
NTN HTA920UAT2DB/GNP4L轴承
添加日期：2024-06-10 17:12:41
市场价：￥8158.5元
销售价：电话咨询
库存：1套
基本尺寸，内径：100mm，外径：140mm，厚度：36mm。
前缀列表：【NTN ：轴承品牌：NTN】【HTA：轴向载荷用角接触球轴承】。后缀列表：【U：Ultage 质量轴承】【A：接触角 30°】【T2：塑料，尼龙或聚四氟乙烯保持架】【DB：双列背靠背（<>）配对】【/GN：正常预紧】【P4：ISO 4级精度】【L：轴向载荷外圈外径公差】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
T
N
H
T
A
9
2
0
U
A
T
2
D
B
/
G
N
P
4
L
NTN ：轴承品牌：NTN
HTA：轴向载荷用角接触球轴承
9：尺寸系列：19系列
20：公称内径：100 mm
U：Ultage 质量轴承
A：接触角 30°
T2：塑料，尼龙或聚四氟乙烯保持架
DB：双列背靠背（<>）配对
/GN：正常预紧
P4：ISO 4级精度
L：轴向载荷外圈外径公差
NTN ：
轴承品牌：NTN
HTA：
轴向载荷用角接触球轴承
9：
尺寸系列：19系列
20：
公称内径：100 mm
U：
Ultage 质量轴承
A：
接触角 30°
T2：
塑料，尼龙或聚四氟乙烯保持架
DB：
双列背靠背（<>）配对
/GN：
正常预紧
P4：
ISO 4级精度
L：
轴向载荷外圈外径公差

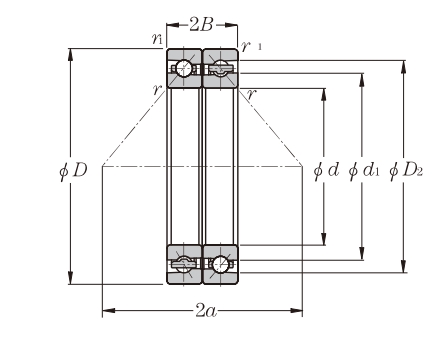

| 外形尺寸 (mm) | |
| 轴承内径 d | 100 |
| 轴承外径 D | 140 |
| 轴承总厚度 2B | 36 |
| 倒角半径 rs.min | 1.1 |
| 倒角半径 r1s.min | 0.6 |
| 参考尺寸 (mm) | |
| 内圈外径 d1 | 115.3 |
| 外圈内径 D2 | 129.1 |

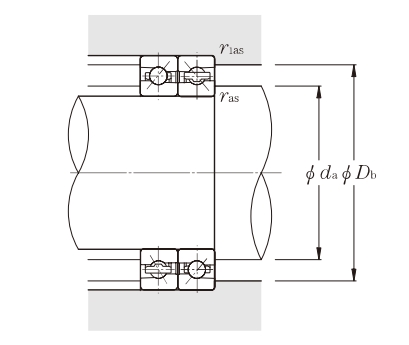

| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 110 |
| 外圈内径 Db.max | 134 |
| 倒角半径 ras.max | 1 |
| 倒角半径 r1as.max | 0.6 |
| 基本额定载荷（kN） | |
| 额定动载荷 Ca | 40 |
| 额定静载荷 Coa | 109 |
| 极限轴向载荷（静止时） | 66 |
| 基本额定载荷（kgf） | |
| 额定动载荷 Ca | 4050 |
| 额定静载荷 Coa | 11100 |
| 极限轴向载荷（静止时） | 6750 |
| 极限转速（r/min） | |
| 脂润滑 | 8300 |
| 油润滑 | 10400 |
| 其他参数 | |
| 作用点位置 2a | 87.6 |
| 空间容积 | 24 立方厘米 |
| 单列参考重量 | 0.81 kg |
