NTN HTA024UT2DB/GNUP-21轴承尺寸、参数、图纸、互换、价格

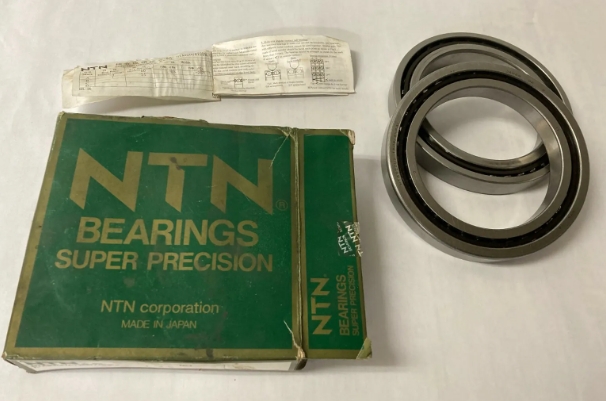

NTN HTA024UT2DB/GNUP-21轴承
添加日期：2024-06-10 17:26:21
市场价：￥4435.2元
销售价：电话咨询
库存：6套
基本尺寸，内径：120mm，外径：180mm，厚度：54mm。
前缀列表：【NTN ：轴承品牌：NTN】【HTA：轴向载荷用角接触球轴承】。后缀列表：【U：Ultage 质量轴承】【T2：塑料，尼龙或聚四氟乙烯保持架】【DB：双列背靠背（<>）配对】【/GN：正常预紧】【UP-21：超精密 21级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
T
N
H
T
A
0
2
4
U
T
2
D
B
/
G
N
U
P
-
2
1
NTN ：轴承品牌：NTN
HTA：轴向载荷用角接触球轴承
0：尺寸系列：10系列
24：公称内径：120 mm
U：Ultage 质量轴承
T2：塑料，尼龙或聚四氟乙烯保持架
DB：双列背靠背（<>）配对
/GN：正常预紧
UP-21：超精密 21级
NTN ：
轴承品牌：NTN
HTA：
轴向载荷用角接触球轴承
0：
尺寸系列：10系列
24：
公称内径：120 mm
U：
Ultage 质量轴承
T2：
塑料，尼龙或聚四氟乙烯保持架
DB：
双列背靠背（<>）配对
/GN：
正常预紧
UP-21：
超精密 21级
| 外形尺寸 (mm) | |
| 轴承内径 d | 120 |
| 轴承外径 D | 180 |
| 轴承总厚度 2B | 54 |
| 倒角半径 rs.min | 2 |
| 倒角半径 r1s.min | 1 |
| 参考尺寸 (mm) | |
| 内圈外径 d1 | 143.3 |
| 外圈内径 D2 | 163.5 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 134 |
| 外圈内径 Db.max | 172.5 |
| 倒角半径 ras.max | 2 |
| 倒角半径 r1as.max | 1 |
| 基本额定载荷（kN） | |
| 额定动载荷 Ca | 75 |
| 额定静载荷 Coa | 206 |
| 极限轴向载荷（静止时） | 104 |
| 基本额定载荷（kgf） | |
| 额定动载荷 Ca | 7650 |
| 额定静载荷 Coa | 21000 |
| 极限轴向载荷（静止时） | 10600 |
| 极限转速（r/min） | |
| 脂润滑 | 6700 |
| 油润滑 | 8300 |
| 其他参数 | |
| 作用点位置 2a | 114.1 |
| 空间容积 | 67 立方厘米 |
| 单列参考重量 | 2.32 kg |
