NTN 5S-2LA-BNS014LLBDTBTCS04-2P4轴承尺寸、参数、图纸、互换、价格

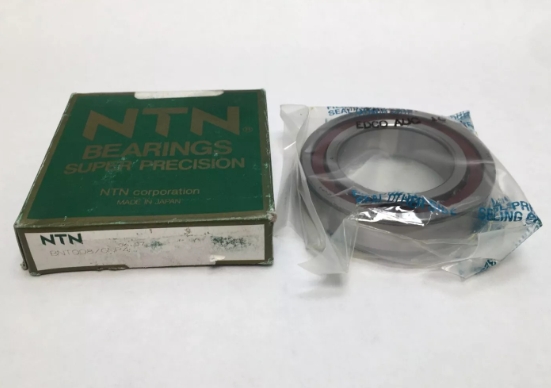

NTN 5S-2LA-BNS014LLBDTBTCS04-2P4轴承
添加日期：2024-06-09 12:57:02
市场价：￥7056元
销售价：电话咨询
库存：4套
基本尺寸，内径：70mm，外径：110mm，厚度：20mm。
前缀列表：【NTN ：轴承品牌：NTN】【5S-：陶瓷球轴承】【2LA-：特殊材料，表面改质】【BNS：高速角接触球轴承】。后缀列表：【LLB：两侧带非接触式橡胶密封圈】【DTBT：四列串联背靠背串联（<<>>）配对】【CS04-2：特殊游隙，游隙中间值 4μm】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
T
N
5
S
-
2
L
A
-
B
N
S
0
1
4
L
L
B
D
T
B
T
C
S
0
4
-
2
P
4
NTN ：轴承品牌：NTN
5S-：陶瓷球轴承
2LA-：特殊材料，表面改质
BNS：高速角接触球轴承
0：尺寸系列：10系列
14：公称内径：70 mm
LLB：两侧带非接触式橡胶密封圈
DTBT：四列串联背靠背串联（<<>>）配对
CS04-2：特殊游隙，游隙中间值 4μm
P4：ISO 4级精度
NTN ：
轴承品牌：NTN
5S-：
陶瓷球轴承
2LA-：
特殊材料，表面改质
BNS：
高速角接触球轴承
0：
尺寸系列：10系列
14：
公称内径：70 mm
LLB：
两侧带非接触式橡胶密封圈
DTBT：
四列串联背靠背串联（<<>>）配对
CS04-2：
特殊游隙，游隙中间值 4μm
P4：
ISO 4级精度
| 外形尺寸 (mm) | |
| 轴承内径 d | 70 |
| 轴承外径 D | 110 |
| 轴承厚度 B | 20 |
| 倒角半径 rs.min | 1.1 |
| 倒角半径 r1s.min | 0.6 |
| 参考尺寸 (mm) | |
| 内圈外径 d1 | 81.9 |
| 内圈外径 d2 | 80.8 |
| 外圈内径 D1 | 96.8 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 77 |
| 内圈外径 db.min | 74.5 |
| 外圈内径 Da.max | 103 |
| 倒角半径 ras.max | 1 |
| 倒角半径 r1as.max | 0.6 |
| 基本额定载荷（kN） | |
| 额定动载荷 Cr | 22.4 |
| 额定静载荷 Cor | 19.9 |
| 极限轴向载荷（静止时） | 29.2 |
| 基本额定载荷（kgf） | |
| 额定动载荷 Cr | 2290 |
| 额定静载荷 Cor | 2030 |
| 极限轴向载荷（静止时） | 2980 |
| 极限转速（r/min） | |
| 脂润滑 | 14800 |
| 油润滑 | - |
| 其他参数 | |
| 系数 fo | 10.8 |
| 作用点位置 a | 22.2 |
| 空间容积 | - 立方厘米 |
| 单列参考重量 | 0.66 kg |
