NTN 2LA-HSE018ADT2DTBTT/G09P4U99轴承尺寸、参数、图纸、互换、价格
NTN 2LA-HSE018ADT2DTBTT/G09P4U99轴承
添加日期：2024-06-09 11:33:58
市场价：￥9676.8元
销售价：电话咨询
库存：4套
基本尺寸，内径：90mm，外径：140mm，厚度：24mm。
前缀列表：【NTN ：轴承品牌：NTN】【2LA-：特殊材料，表面改质】【HSE：高速角接触球轴承】。后缀列表：【A：接触角 30°】【DT2：双列串联（<<或>>）配对】【DTBTT：五列串联背靠背串联串联（<<>>>）配对】【/G09：特殊预紧，预紧值 9】【P4：ISO 4级精度】【U99：特定编号】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
T
N
2
L
A
-
H
S
E
0
1
8
A
D
T
2
D
T
B
T
T
/
G
0
9
P
4
U
9
9
NTN ：轴承品牌：NTN
2LA-：特殊材料，表面改质
HSE：高速角接触球轴承
0：尺寸系列：10系列
18：公称内径：90 mm
A：接触角 30°
DT2：双列串联（<<或>>）配对
DTBTT：五列串联背靠背串联串联（<<>>>）配对
/G09：特殊预紧，预紧值 9
P4：ISO 4级精度
U99：特定编号
NTN ：
轴承品牌：NTN
2LA-：
特殊材料，表面改质
HSE：
高速角接触球轴承
0：
尺寸系列：10系列
18：
公称内径：90 mm
A：
接触角 30°
DT2：
双列串联（<<或>>）配对
DTBTT：
五列串联背靠背串联串联（<<>>>）配对
/G09：
特殊预紧，预紧值 9
P4：
ISO 4级精度
U99：
特定编号

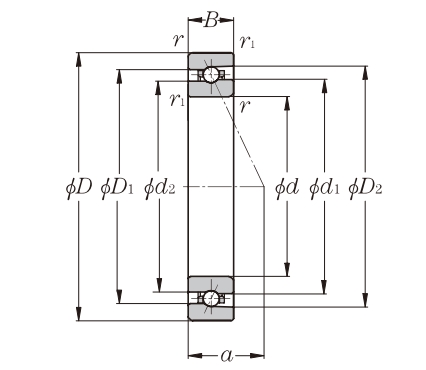

| 外形尺寸 (mm) | |
| 轴承内径 d | 90 |
| 轴承外径 D | 140 |
| 轴承厚度 B | 24 |
| 倒角半径 rs.min | 1.5 |
| 倒角半径 r1s.min | 1 |
| 参考尺寸 (mm) | |
| 内圈外径 d1 | 108.8 |
| 内圈外径 d2 | 106.7 |
| 外圈内径 D1 | 121.2 |
| 外圈内径 D2 | 125.8 |

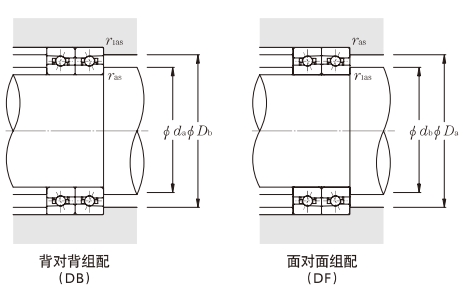

| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 98.5 |
| 内圈外径 db.min | 95.5 |
| 外圈内径 Da.max | 131.5 |
| 外圈内径 Db.max | 134.5 |
| 倒角半径 ras.max | 1.5 |
| 倒角半径 r1as.max | 1 |

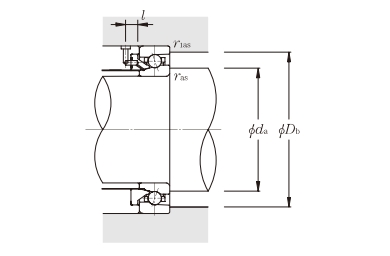

| 螺栓距 l.min | - |
| 基本额定载荷（kN） | |
| 额定动载荷 Cr | 32 |
| 额定静载荷 Cor | 31.5 |
| 极限轴向载荷（静止时） | 46 |
| 基本额定载荷（kgf） | |
| 额定动载荷 Cr | 3300 |
| 额定静载荷 Cor | 3200 |
| 极限轴向载荷（静止时） | 4700 |
| 极限转速（r/min） | |
| 脂润滑 | 11600 |
| 油润滑 | 18300 |
| 其他参数 | |
| 系数 fo | 10.9 |
| 作用点位置 a | 27.5 |
| 空间容积 | 45 立方厘米 |
| 单列参考重量 | 1.25 kg |
