NSK 7926A5SN24TYNDBBCA01轴承尺寸、参数、图纸、互换、价格

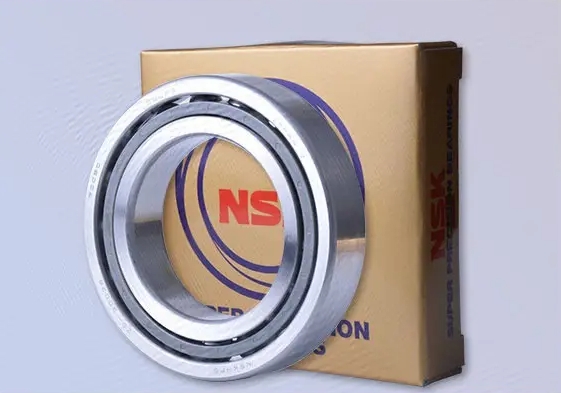

NSK 7926A5SN24TYNDBBCA01轴承
添加日期：2024-06-03 12:18:26
市场价：￥32085.55元
销售价：电话咨询
库存：1套
基本尺寸，内径：130mm，外径：180mm，厚度：24mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【A5：接触角 25°】【SN24：陶瓷球（小球系列）】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DBB：四列串联背靠背串联（ <<>>）配对】【CA01：特殊轴向游隙，游隙中间值 1μm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
9
2
6
A
5
S
N
2
4
T
Y
N
D
B
B
C
A
0
1
NSK ：轴承品牌：NSK
7：角接触球轴承
9：尺寸系列：19系列
26：公称内径：130 mm
A5：接触角 25°
SN24：陶瓷球（小球系列）
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：四列串联背靠背串联（ <<>>）配对
CA01：特殊轴向游隙，游隙中间值 1μm
NSK ：
轴承品牌：NSK
7：
角接触球轴承
9：
尺寸系列：19系列
26：
公称内径：130 mm
A5：
接触角 25°
SN24：
陶瓷球（小球系列）
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：
四列串联背靠背串联（ <<>>）配对
CA01：
特殊轴向游隙，游隙中间值 1μm
| 外形尺寸 (mm) | |
| 轴承内径 d | 130 |
| 轴承外径 D | 180 |
| 轴承厚度 B | 24 |
| 倒角半径 r.min | 1.5 |
| 倒角半径 r1.min | 1 |
| 作用点位置 a | 48.1 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.max | 139 |
| 外圈内径 Da.max | 171 |
| 外圈内径 Db.max | 174 |
| 倒角半径 ra.max | 1.5 |
| 倒角半径 rb.max | 0.8 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 78 |
| 额定静载荷 Cor | 86 |
| 极限轴向载荷 | 75.6 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 525 N |
| 轴向刚度（DB、DF组合） | 307 N/μm |
| 测量轴向游隙 | -7 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 1153 N |
| 轴向刚度（DB、DF组合） | 408 N/μm |
| 测量轴向游隙 | -14 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 2465 N |
| 轴向刚度（DB、DF组合） | 543 N/μm |
| 测量轴向游隙 | -25 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | 5001 N |
| 轴向刚度（DB、DF组合） | 722 N/μm |
| 测量轴向游隙 | -41 μm |
| 极限转速（r/min） | |
| 脂润滑 | 8400 |
| 油润滑 | 12600 |
| 其他参数 | |
| 接触角 | 25 ° |
| 系数 fo | - |
| 参考重量 | 1.33 kg |
