NSK 7309ADFC3 5轴承尺寸、参数、图纸、互换、价格

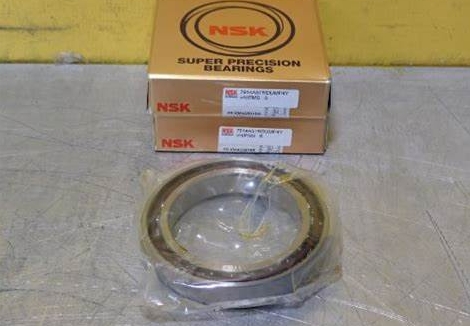

NSK 7309ADFC3 5轴承
添加日期：2024-06-03 14:06:38
市场价：￥475.2元
销售价：电话咨询
库存：30套
基本尺寸，内径：45mm，外径：100mm，厚度：25mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【A：接触角 30°】【DF：双列面对面（><）配对】【C3：C3 游隙（大于 CN 游隙）】【 5：商业包装，蓝色纸盒，单个包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
3
0
9
A
D
F
C
3
5
NSK ：轴承品牌：NSK
7：角接触球轴承
3：尺寸系列：03系列
09：公称内径：45 mm
A：接触角 30°
DF：双列面对面（><）配对
C3：C3 游隙（大于 CN 游隙）
5：商业包装，蓝色纸盒，单个包装
NSK ：
轴承品牌：NSK
7：
角接触球轴承
3：
尺寸系列：03系列
09：
公称内径：45 mm
A：
接触角 30°
DF：
双列面对面（><）配对
C3：
C3 游隙（大于 CN 游隙）
5：
商业包装，蓝色纸盒，单个包装
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 100 |
| 轴承厚度 B | 25 |
| 倒角半径 r.min | 1.5 |
| 倒角半径 r1.min | 1 |
| 作用点位置 a | 33.4 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 54 |
| 外圈内径 Da.max | 91 |
| 倒角半径 ra.max | 1.5 |
| 内圈外径 db.min | 51 |
| 外圈内径 Db.max | 94 |
| 倒角半径 rb.max | 1 |
| 荷载中心距 (mm) | |
| 双列背靠背配对 DB | 66.9 |
| 双列面对面配对 DF | 16.9 |
| 单列轴承，基本额定载荷（N） | |
| 额定动载荷 C | 63500 |
| 额定静载荷 Cor | 43500 |
| 双列轴承，基本额定载荷（N） | |
| 额定动载荷 C | 103000 |
| 额定静载荷 Cor | 87000 |
| 单列轴承，极限转速（r/min） | |
| 脂润滑 | 5000 |
| 油润滑 | 6700 |
| 双列轴承，极限转速（r/min） | |
| 脂润滑 | 4000 |
| 油润滑 | 5300 |
| 其他参数 | |
| 接触角 | 91 ° |
| 系数 fo | - |
| 参考重量 | 0.848 kg |
| 其他型号 | 市场价 | 销售价 | 库存 |
| 7309A 5轴承 | ￥260元 | 电话咨询 | 16 |
| 7309AW轴承 | ￥165.1元 | 电话咨询 | 4 |
| 7309AWDB 5轴承 | ￥491.4元 | 电话咨询 | 30 |
| 7309ADF轴承 | ￥508.3元 | 电话咨询 | 3 |
| 7309AWDF轴承 | ￥1134.9元 | 电话咨询 | 1 |
| 7309ATDBC7P5 Q轴承 | ￥1236.3元 | 电话咨询 | 156 |
