NSK 7226ADB+KL20C3轴承尺寸、参数、图纸、互换、价格

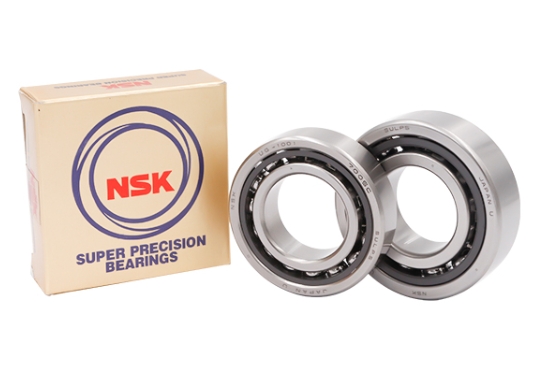

NSK 7226ADB+KL20C3轴承
添加日期：2024-06-03 12:20:03
市场价：￥4592.26元
销售价：电话咨询
库存：7套
基本尺寸，内径：130mm，外径：230mm，厚度：40mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【A：接触角 30°】【DB：双列背靠背（<>）配对】【+KL20：带隔圈，隔圈宽度 20mm】【C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
2
2
6
A
D
B
+
K
L
2
0
C
3
NSK ：轴承品牌：NSK
7：角接触球轴承
2：尺寸系列：02系列
26：公称内径：130 mm
A：接触角 30°
DB：双列背靠背（<>）配对
+KL20：带隔圈，隔圈宽度 20mm
C3：C3 游隙（大于 CN 游隙）
NSK ：
轴承品牌：NSK
7：
角接触球轴承
2：
尺寸系列：02系列
26：
公称内径：130 mm
A：
接触角 30°
DB：
双列背靠背（<>）配对
+KL20：
带隔圈，隔圈宽度 20mm
C3：
C3 游隙（大于 CN 游隙）
| 外形尺寸 (mm) | |
| 轴承内径 d | 130 |
| 轴承外径 D | 230 |
| 轴承厚度 B | 40 |
| 倒角半径 r.min | 3 |
| 倒角半径 r1.min | 1.1 |
| 作用点位置 a | 72 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.max | 144 |
| 外圈内径 Da.max | 216 |
| 外圈内径 Db.max | 223 |
| 倒角半径 ra.max | 2.5 |
| 倒角半径 rb.max | 1 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 199 |
| 额定静载荷 Cor | 193 |
| 极限轴向载荷 | 127 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 559 N |
| 轴向刚度（DB、DF组合） | 339 N/μm |
| 测量轴向游隙 | -5 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 3764 N |
| 轴向刚度（DB、DF组合） | 660 N/μm |
| 测量轴向游隙 | -30 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 9804 N |
| 轴向刚度（DB、DF组合） | 942 N/μm |
| 测量轴向游隙 | -60 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | 13576 N |
| 轴向刚度（DB、DF组合） | 1068 N/μm |
| 测量轴向游隙 | -75 μm |
| 极限转速（r/min） | |
| 脂润滑 | 4200 |
| 油润滑 | 5600 |
| 其他参数 | |
| 接触角 | 30 ° |
| 系数 fo | - |
| 参考重量 | 6.28 kg |
