NSK 7209CTYP4DT轴承尺寸、参数、图纸、互换、价格

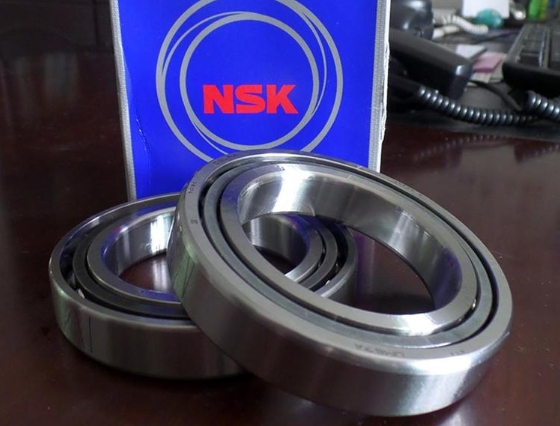

NSK 7209CTYP4DT轴承
添加日期：2024-06-03 10:43:08
市场价：￥2699.62元
销售价：电话咨询
库存：3套
基本尺寸，内径：45mm，外径：85mm，厚度：19mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【C：接触角 15°】【TY：树脂保持架】【P4：ISO 4级精度】【DT：双列串联（<<或>>）配对】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
2
0
9
C
T
Y
P
4
D
T
NSK ：轴承品牌：NSK
7：角接触球轴承
2：尺寸系列：02系列
09：公称内径：45 mm
C：接触角 15°
TY：树脂保持架
P4：ISO 4级精度
DT：双列串联（<<或>>）配对
NSK ：
轴承品牌：NSK
7：
角接触球轴承
2：
尺寸系列：02系列
09：
公称内径：45 mm
C：
接触角 15°
TY：
树脂保持架
P4：
ISO 4级精度
DT：
双列串联（<<或>>）配对
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 85 |
| 轴承厚度 B | 19 |
| 倒角半径 r.min | 1.1 |
| 倒角半径 r1.min | 0.6 |
| 作用点位置 a | 18.2 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.max | 52 |
| 外圈内径 Da.max | 78 |
| 外圈内径 Db.max | 80 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.6 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 43 |
| 额定静载荷 Cor | 28.8 |
| 极限轴向载荷 | 19.6 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 125 N |
| 轴向刚度（DB、DF组合） | 49 N/μm |
| 测量轴向游隙 | -7 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 255 N |
| 轴向刚度（DB、DF组合） | 67 N/μm |
| 测量轴向游隙 | -16 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 535 N |
| 轴向刚度（DB、DF组合） | 94 N/μm |
| 测量轴向游隙 | -30 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | 1070 N |
| 轴向刚度（DB、DF组合） | 131 N/μm |
| 测量轴向游隙 | -49 μm |
| 极限转速（r/min） | |
| 脂润滑 | 17700 |
| 油润滑 | 27000 |
| 其他参数 | |
| 接触角 | 15 ° |
| 系数 fo | 14.2 |
| 参考重量 | 0.406 kg |
