NSK 70BAR10STYNDBELP4A轴承尺寸、参数、图纸、互换、价格

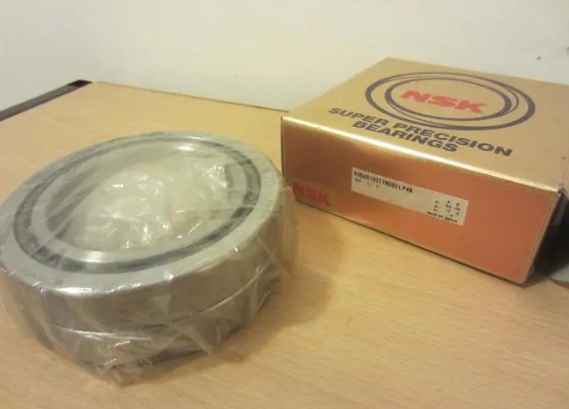

NSK 70BAR10STYNDBELP4A轴承
添加日期：2024-06-04 17:04:09
市场价：￥1922.39元
销售价：电话咨询
库存：9套
基本尺寸，内径：70mm，外径：110mm，厚度：36mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【BAR：接触角 30°】【10：10 系列】【S：滚动体材质：SUJ2轴承钢，内外圈材质：SUJ2轴承钢】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背靠背（<>）配对】【EL：轻微预紧】【P4A：尺寸精度符合 ISO 4级，运行精度优于 ISO 4级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
0
B
A
R
1
0
S
T
Y
N
D
B
E
L
P
4
A
NSK ：轴承品牌：NSK
70：公称内径：70 mm
BAR：接触角 30°
10：10 系列
S：滚动体材质：SUJ2轴承钢，内外圈材质：SUJ2轴承钢
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背靠背（<>）配对
EL：轻微预紧
P4A：尺寸精度符合 ISO 4级，运行精度优于 ISO 4级
NSK ：
轴承品牌：NSK
70：
公称内径：70 mm
BAR：
接触角 30°
10：
10 系列
S：
滚动体材质：SUJ2轴承钢，内外圈材质：SUJ2轴承钢
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背靠背（<>）配对
EL：
轻微预紧
P4A：
尺寸精度符合 ISO 4级，运行精度优于 ISO 4级
| 外形尺寸 (mm) | |
| 轴承内径 d | 70 |
| 轴承外径 D | 110 |
| 轴承厚度 2B | 36 |
| 倒角半径 r.min | 1.1 |
| 倒角半径 r1.min | 0.6 |
| 作用点位置 a | 34.7 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 77 |
| 外圈内径 Db.max | 105 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.6 |
| 基本额定载荷（kN） | |
| 额定动载荷 Ca | 26.9 |
| 额定静载荷 Coa | 55 |
| 极限轴向载荷 | 37.5 |
| 极限转速（r/min） | |
| 脂润滑 | 8900 |
| 油润滑 | 11400 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 250 N |
| 轴向刚度（DB、DF组合） | 202 N/μm |
| 测量轴向游隙 | -5 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 910 N |
| 轴向刚度（DB、DF组合） | 317 N/μm |
| 测量轴向游隙 | -15 μm |
| 其他参数 | |
| 接触角 | 30 ° |
| 单列参考重量 | 0.601 kg |
