NSK 7020A5TYNDBMP5 Q轴承尺寸、参数、图纸、互换、价格

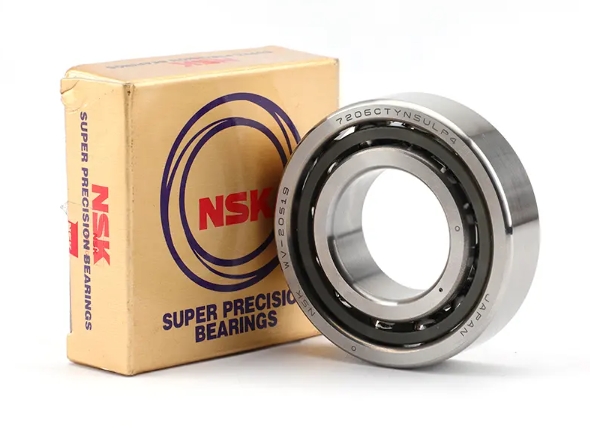

NSK 7020A5TYNDBMP5 Q轴承
添加日期：2024-06-03 12:05:54
市场价：￥2335.82元
销售价：电话咨询
库存：1套
基本尺寸，内径：100mm，外径：150mm，厚度：24mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【A5：接触角 25°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背对背（<>）配对】【M：中等预紧】【P5：ISO 5级精度】【 Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
0
2
0
A
5
T
Y
N
D
B
M
P
5
Q
NSK ：轴承品牌：NSK
7：角接触球轴承
0：尺寸系列：10系列
20：公称内径：100 mm
A5：接触角 25°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
M：中等预紧
P5：ISO 5级精度
Q：商业包装，金色纸盒不覆膜单个或成对包装
NSK ：
轴承品牌：NSK
7：
角接触球轴承
0：
尺寸系列：10系列
20：
公称内径：100 mm
A5：
接触角 25°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
M：
中等预紧
P5：
ISO 5级精度
Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 外形尺寸 (mm) | |
| 轴承内径 d | 100 |
| 轴承外径 D | 150 |
| 轴承厚度 B | 24 |
| 倒角半径 r.min | 1.5 |
| 倒角半径 r1.min | 1 |
| 作用点位置 a | 41.1 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.max | 109 |
| 外圈内径 Da.max | 141 |
| 外圈内径 Db.max | 144 |
| 倒角半径 ra.max | 1.5 |
| 倒角半径 rb.max | 0.8 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 75 |
| 额定静载荷 Cor | 73.5 |
| 极限轴向载荷 | 57.5 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 434 N |
| 轴向刚度（DB、DF组合） | 236 N/μm |
| 测量轴向游隙 | -7 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 837 N |
| 轴向刚度（DB、DF组合） | 300 N/μm |
| 测量轴向游隙 | -13 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 2009 N |
| 轴向刚度（DB、DF组合） | 418 N/μm |
| 测量轴向游隙 | -26 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | 3948 N |
| 轴向刚度（DB、DF组合） | 549 N/μm |
| 测量轴向游隙 | -42 μm |
| 极限转速（r/min） | |
| 脂润滑 | 8000 |
| 油润滑 | 12000 |
| 其他参数 | |
| 接触角 | 25 ° |
| 系数 fo | - |
| 参考重量 | 1.45 kg |
