NSK 7004AWE2DB 5轴承尺寸、参数、图纸、互换、价格

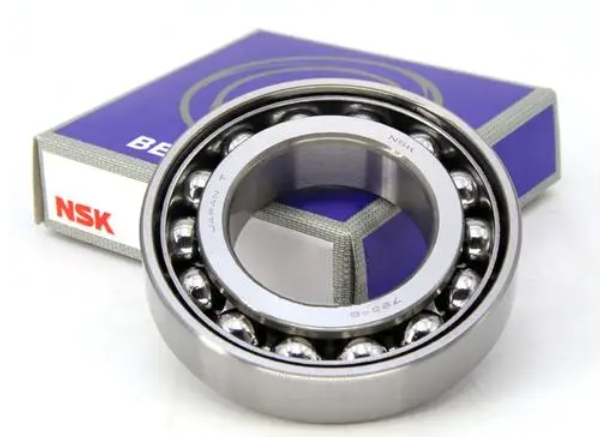

NSK 7004AWE2DB 5轴承
添加日期：2024-06-01 17:03:40
市场价：￥439.58元
销售价：电话咨询
库存：301套
基本尺寸，内径：20mm，外径：42mm，厚度：12mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【A：接触角 30°】【W：钢保持架】【E2：外圈带油槽油孔及定位销】【DB：双列背对背（<>）配对】【 5：商业包装，蓝色纸盒，单个包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
0
0
4
A
W
E
2
D
B
5
NSK ：轴承品牌：NSK
7：角接触球轴承
0：尺寸系列：10系列
04：公称内径：20 mm
A：接触角 30°
W：钢保持架
E2：外圈带油槽油孔及定位销
DB：双列背对背（<>）配对
5：商业包装，蓝色纸盒，单个包装
NSK ：
轴承品牌：NSK
7：
角接触球轴承
0：
尺寸系列：10系列
04：
公称内径：20 mm
A：
接触角 30°
W：
钢保持架
E2：
外圈带油槽油孔及定位销
DB：
双列背对背（<>）配对
5：
商业包装，蓝色纸盒，单个包装
| 外形尺寸 (mm) | |
| 轴承内径 d | 20 |
| 轴承外径 D | 42 |
| 轴承厚度 B | 12 |
| 倒角半径 r.min | 0.6 |
| 倒角半径 r1.min | 0.3 |
| 作用点位置 a | 14.9 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.max | 25 |
| 外圈内径 Da.max | 37 |
| 外圈内径 Db.max | 39.5 |
| 倒角半径 ra.max | 0.6 |
| 倒角半径 rb.max | 0.3 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 10.8 |
| 额定静载荷 Cor | 6.1 |
| 极限轴向载荷 | 4.2 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 26 N |
| 轴向刚度（DB、DF组合） | 59 N/μm |
| 测量轴向游隙 | 0 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 130 N |
| 轴向刚度（DB、DF组合） | 104 N/μm |
| 测量轴向游隙 | -5 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 280 N |
| 轴向刚度（DB、DF组合） | 139 N/μm |
| 测量轴向游隙 | -10 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | 475 N |
| 轴向刚度（DB、DF组合） | 170 N/μm |
| 测量轴向游隙 | -15 μm |
| 极限转速（r/min） | |
| 脂润滑 | 24200 |
| 油润滑 | 32300 |
| 其他参数 | |
| 接触角 | 30 ° |
| 系数 fo | - |
| 参考重量 | 0.068 kg |
