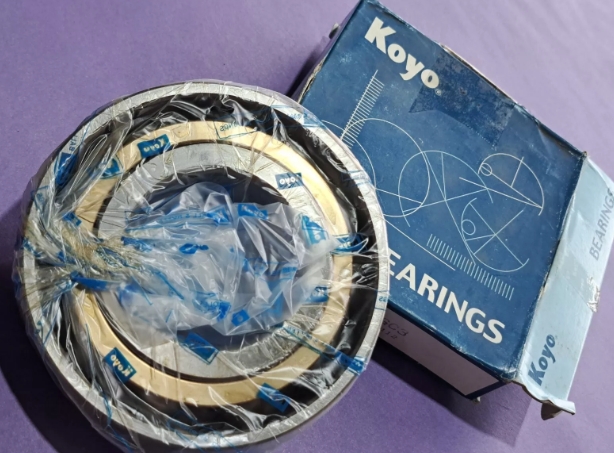

KOYO 7309BG轴承尺寸、参数、图纸、互换、价格
K
O
Y
O
7
3
0
9
B
G
KOYO ：轴承品牌：KOYO
7：角接触球轴承
3：尺寸系列：03系列
09：公称内径：45 mm
B：接触角 40°
G：内圈和外圈侧面齐平磨削
KOYO ：
轴承品牌：KOYO
7：
角接触球轴承
3：
尺寸系列：03系列
09：
公称内径：45 mm
B：
接触角 40°
G：
内圈和外圈侧面齐平磨削
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 100 |
| 轴承厚度 B | 25 |
| 双列轴承厚度 B1 | 50 |
| 倒角半径 r.min | 1.5 |
| 倒角半径 r1.min | 1 |
| 安装尺寸 (mm) | |
| 内圈挡肩 da.min | 53.5 |
| 内圈挡肩 db.min | 50.5 |
| 外圈挡肩 Da.max | 91.5 |
| 外圈挡肩 Db.max | 94.5 |
| 倒角半径 ra.max | 1.5 |
| 倒角半径 rb.max | 1 |
| 额定载荷-机加工保持架（kN） | |
| 动态额定载荷 Cr | 103 |
| 静态径向载荷 Cor | 68.2 |
| 疲劳极限载荷 Cu | 4.4 |
| 额定载荷-压制保持架（kN） | |
| 动态额定载荷 Cr | 109 |
| 静态径向载荷 Cor | 74.3 |
| 疲劳极限载荷 Cu | 4.85 |
| 极限转速（r/min） | |
| 脂润滑 | 4900 |
| 油润滑 | 6600 |
| 其他参数 | |
| 计算系数 fo | - |
| 作用点位置 a1 | 86.3 mm |
| 作用点位置 a2 | 36.3 mm |
| 参考重量（单列） | 0.875 kg |
| 参考重量（双列） | 1.75 kg |
| 其他型号 | 市场价 | 销售价 | 库存 |
| 7309B轴承 | ￥125.58元 | 电话咨询 | 30 |
| 7309轴承 | ￥151.93元 | 电话咨询 | 1 |
| 7309BDB轴承 | ￥655.2元 | 电话咨询 | 45 |
