KOYO 7224C-5GLX4FTPZU00轴承尺寸、参数、图纸、互换、价格

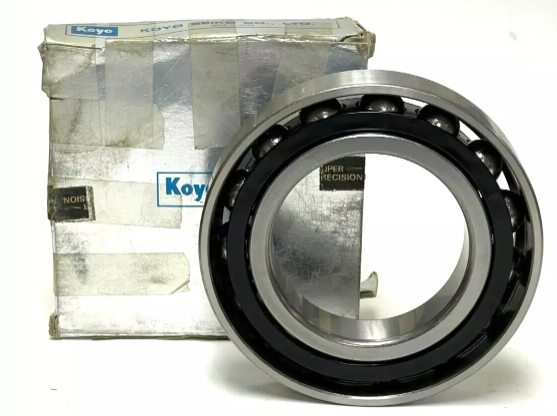

KOYO 7224C-5GLX4FTPZU00轴承
添加日期：2024-06-20 15:40:16
市场价：￥756元
销售价：电话咨询
库存：72套
基本尺寸，内径：120mm，外径：215mm，厚度：40mm。
前缀列表：【KOYO ：轴承品牌：KOYO】。后缀列表：【C：接触角 15°】【-5：滚珠引导】【G：单列万能配对】【L：轻型预紧】【X4：四列轴承】【FT：酚醛树脂保持架】【PZ：非标准精度等级（约等于P0级）】【U：噪音等级代码，超静音设计】【00：标准，不带图纸】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
O
Y
O
7
2
2
4
C
-
5
G
L
X
4
F
T
P
Z
U
0
0
KOYO ：轴承品牌：KOYO
7：角接触球轴承
2：尺寸系列：02系列
24：公称内径：120 mm
C：接触角 15°
-5：滚珠引导
G：单列万能配对
L：轻型预紧
X4：四列轴承
FT：酚醛树脂保持架
PZ：非标准精度等级（约等于P0级）
U：噪音等级代码，超静音设计
00：标准，不带图纸
KOYO ：
轴承品牌：KOYO
7：
角接触球轴承
2：
尺寸系列：02系列
24：
公称内径：120 mm
C：
接触角 15°
-5：
滚珠引导
G：
单列万能配对
L：
轻型预紧
X4：
四列轴承
FT：
酚醛树脂保持架
PZ：
非标准精度等级（约等于P0级）
U：
噪音等级代码，超静音设计
00：
标准，不带图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 120 |
| 轴承外径 D | 215 |
| 轴承厚度 B | 40 |
| 倒角半径 r.min | 2.1 |
| 倒角半径 r1.min | 1.1 |
| 倒角半径 r2.min | - |
| 润滑油槽尺寸 (mm) | |
| 油槽边距 S | - |
| 油槽宽度 W | - |
| 安装尺寸 (mm) | |
| 内圈挡肩 da.min | 132 |
| 内圈挡肩 db.min | - |
| 外圈挡肩 Da.max | 203 |
| 外圈挡肩 Db.max | 208 |
| 倒角半径 ra.max | 2 |
| 倒角半径 rb.max | 1 |
| 倒角半径 rc.max | - |
| 额定载荷（kN） | |
| 动态额定载荷 Cr | 237 |
| 静态径向载荷 Cor | 180 |
| 疲劳极限载荷 Cu | 8.95 |
| 允许轴向静载荷 | 108 |
| 极限转速（r/min） | |
| 脂润滑 | 6800 |
| 油润滑 | 10000 |
| 其他参数 | |
| 计算系数 fo | 14.6 |
| 作用点位置 a | 42.5 mm |
| 参考重量（单列） | 5.49 kg |
| 间隙容积 | 241 立方厘米/列 |
| 螺母轴向张力 | 30000 N |
| 固定板过盈量 | 0.02-0.04 mm |
