IBC 7307.BEP.P5.UO轴承尺寸、参数、图纸、互换、价格

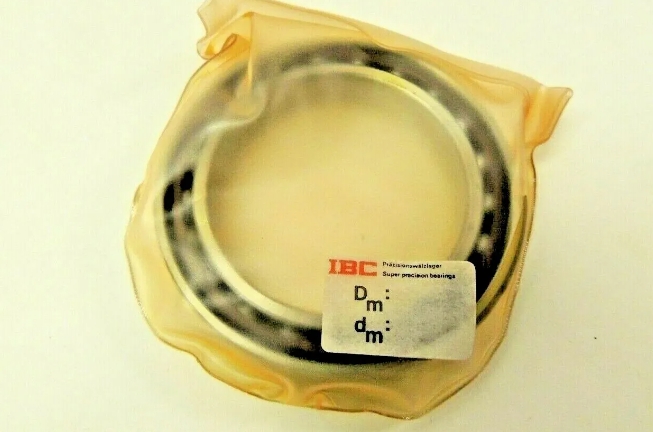

IBC 7307.BEP.P5.UO轴承
添加日期：2024-06-18 18:19:28
市场价：￥845.28元
销售价：电话咨询
库存：2套
基本尺寸，内径：35mm，外径：80mm，厚度：21mm。
前缀列表：【IBC ：轴承品牌：IBC】。后缀列表：【.BE：内部结构增强，接触角 40°】【P：模制聚酰胺窗式保持架，滚珠引导】【.P5：ISO 5级精度】【.U：单列万能配对】【O：零游隙】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
I
B
C
7
3
0
7
.
B
E
P
.
P
5
.
U
O
IBC ：轴承品牌：IBC
7：角接触球轴承
3：尺寸系列：03系列
07：公称内径：35 mm
.BE：内部结构增强，接触角 40°
P：模制聚酰胺窗式保持架，滚珠引导
.P5：ISO 5级精度
.U：单列万能配对
O：零游隙
IBC ：
轴承品牌：IBC
7：
角接触球轴承
3：
尺寸系列：03系列
07：
公称内径：35 mm
.BE：
内部结构增强，接触角 40°
P：
模制聚酰胺窗式保持架，滚珠引导
.P5：
ISO 5级精度
.U：
单列万能配对
O：
零游隙
| 接触角 | |
| 40500 ° | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 35 |
| 轴承外径 D | 80 |
| 轴承厚度 B | 21 |
| 内圈外径 d1 | 50.5 |
| 外圈内径 D1 | 64.7 |
| 倒角半径 r1,2.max | 1.5 |
| 倒角半径 r3,4.max | 0.8 |
| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 42.5 |
| 外圈挡肩 Da.max | 72.5 |
| 外圈挡肩 Db.max | 71.3 |
| 倒角半径 ra.max | 1.5 |
| 倒角半径 rb.max | 0.8 |
| 额定载荷（N） | |
| 动态额定载荷 Cr | 40500 |
| 静态径向载荷 Cor | 25700 |
| 疲劳极限载荷 Cu | 952 |
| 极限转速（r/min） | |
| 脂润滑 | 15100 |
| 油/油雾润滑 | 23500 |
| 超轻预紧 | |
| 预紧力 Fv | 100 N |
| 凸出量 δ | 7 μm |
| 轴向刚度 Sa | 35 N/μm |
| 径向刚度 Sr | 210 N/μm |
| 卸载力 F.AK | 300 N |
| 轻型预紧 | |
| 预紧力 Fv | 210 N |
| 凸出量 δ | 12 μm |
| 轴向刚度 Sa | 45 N/μm |
| 径向刚度 Sr | 260 N/μm |
| 卸载力 F.AK | 590 N |
| 中等预紧 | |
| 预紧力 Fv | 470 N |
| 凸出量 δ | 18 μm |
| 轴向刚度 Sa | 60 N/μm |
| 径向刚度 Sr | 310 N/μm |
| 卸载力 F.AK | 1340 N |
| 重压预紧 | |
| 预紧力 Fv | 940 N |
| 凸出量 δ | 25 μm |
| 轴向刚度 Sa | 85 N/μm |
| 径向刚度 Sr | 390 N/μm |
| 卸载力 F.AK | 2670 N |
| 其他参数 | |
| 注入直径 d.pi | 53.3 mm |
| 作用点位置 a | 18 mm |
| 精密锁紧螺母型号 | MBA35 |
| 参考重量 | 0.473 kg |
