IBC 7201.C.T.P2H.UL轴承尺寸、参数、图纸、互换、价格

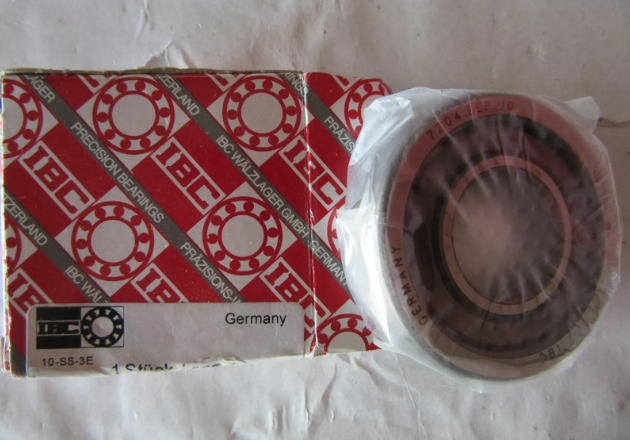

IBC 7201.C.T.P2H.UL轴承
添加日期：2024-06-18 17:31:47
市场价：￥768.6元
销售价：电话咨询
库存：1套
基本尺寸，内径：12mm，外径：32mm，厚度：10mm。
前缀列表：【IBC ：轴承品牌：IBC】。后缀列表：【.C：接触角 15°】【.T：机加工酚醛树脂保持架，滚珠定心】【.P2H：尺寸精度 P4 级，运行精度 P2 级（最高精度）】【.U：单列万能配对】【L：轻型预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
I
B
C
7
2
0
1
.
C
.
T
.
P
2
H
.
U
L
IBC ：轴承品牌：IBC
7：角接触球轴承
2：尺寸系列：02系列
01：公称内径：12 mm
.C：接触角 15°
.T：机加工酚醛树脂保持架，滚珠定心
.P2H：尺寸精度 P4 级，运行精度 P2 级（最高精度）
.U：单列万能配对
L：轻型预紧
IBC ：
轴承品牌：IBC
7：
角接触球轴承
2：
尺寸系列：02系列
01：
公称内径：12 mm
.C：
接触角 15°
.T：
机加工酚醛树脂保持架，滚珠定心
.P2H：
尺寸精度 P4 级，运行精度 P2 级（最高精度）
.U：
单列万能配对
L：
轻型预紧
| 接触角 | |
| 7800 ° | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 12 |
| 轴承外径 D | 32 |
| 轴承厚度 B | 10 |
| 内圈外径 d1 | 18.3 |
| 外圈内径 D1 | 26.1 |
| 倒角半径 r1,2.max | 0.6 |
| 倒角半径 r3,4.max | 0.3 |
| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 16.4 |
| 外圈挡肩 Da.max | 27.3 |
| 外圈挡肩 Db.max | 27.1 |
| 倒角半径 ra.max | 0.6 |
| 倒角半径 rb.max | 0.3 |
| 额定载荷（N） | |
| 动态额定载荷 Cr | 7800 |
| 静态径向载荷 Cor | 4000 |
| 疲劳极限载荷 Cu | 148 |
| 极限转速（r/min） | |
| 脂润滑 | 50000 |
| 油/油雾润滑 | 75200 |
| 超轻预紧 | |
| 预紧力 Fv | 16 N |
| 凸出量 δ | 4 μm |
| 轴向刚度 Sa | 12 N/μm |
| 径向刚度 Sr | 75 N/μm |
| 卸载力 F.AK | 45 N |
| 轻型预紧 | |
| 预紧力 Fv | 30 N |
| 凸出量 δ | 7 μm |
| 轴向刚度 Sa | 16 N/μm |
| 径向刚度 Sr | 90 N/μm |
| 卸载力 F.AK | 85 N |
| 中等预紧 | |
| 预紧力 Fv | 70 N |
| 凸出量 δ | 10 μm |
| 轴向刚度 Sa | 22 N/μm |
| 径向刚度 Sr | 110 N/μm |
| 卸载力 F.AK | 190 N |
| 重压预紧 | |
| 预紧力 Fv | 140 N |
| 凸出量 δ | 16 μm |
| 轴向刚度 Sa | 30 N/μm |
| 径向刚度 Sr | 130 N/μm |
| 卸载力 F.AK | 390 N |
| 其他参数 | |
| 注入直径 d.pi | 19 mm |
| 作用点位置 a | 8 mm |
| 精密锁紧螺母型号 | MMR12 |
| 参考重量 | 0.04 kg |
