IBC 71901.E.T.P4.UL轴承尺寸、参数、图纸、互换、价格
IBC 71901.E.T.P4.UL轴承
添加日期：2024-06-18 17:29:11
市场价：￥243.06元
销售价：电话咨询
库存：8套
基本尺寸，内径：12mm，外径：24mm，厚度：6mm。
前缀列表：【IBC ：轴承品牌：IBC】。后缀列表：【.E：接触角 25°】【.T：机加工酚醛树脂保持架，滚珠定心】【.P4：ISO 4级精度】【.U：单列万能配对】【L：轻型预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
I
B
C
7
1
9
0
1
.
E
.
T
.
P
4
.
U
L
IBC ：轴承品牌：IBC
7：角接触球轴承

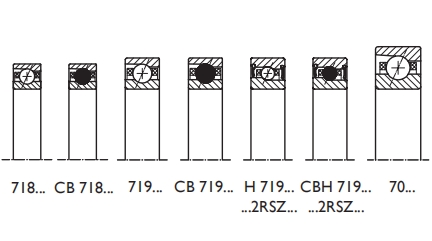

19：尺寸系列：19系列
01：内径：12 mm
.E：接触角 25°
.T：机加工酚醛树脂保持架，滚珠定心
.P4：ISO 4级精度
.U：单列万能配对
L：轻型预紧
IBC ：
轴承品牌：IBC
7：
角接触球轴承
19：
尺寸系列：19系列
01：
内径：12 mm
.E：
接触角 25°
.T：
机加工酚醛树脂保持架，滚珠定心
.P4：
ISO 4级精度
.U：
单列万能配对
L：
轻型预紧
| 接触角 | |
| 2300 ° | |

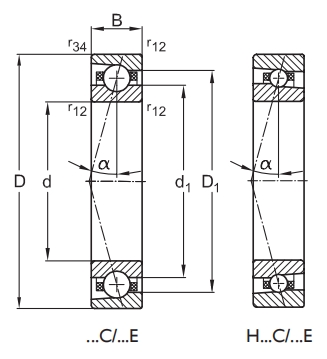

| 外形尺寸 (mm) | |
| 轴承内径 d | 12 |
| 轴承外径 D | 24 |
| 轴承厚度 B | 6 |
| 内圈外径 d1 | 15.6 |
| 外圈内径 D1 | 20.5 |
| 倒角半径 r1,2.max | 0.3 |
| 倒角半径 r3,4.max | 0.1 |

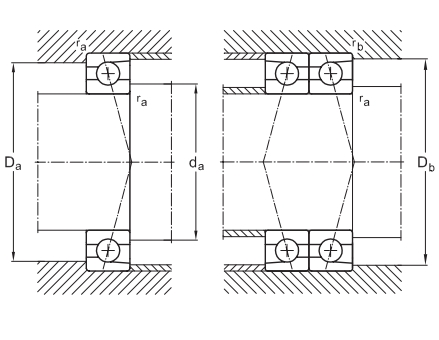

| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 15.1 |
| 外圈挡肩 Da.max | 21.3 |
| 外圈挡肩 Db.max | 21.9 |
| 倒角半径 ra.max | 0.3 |
| 倒角半径 rb.max | 0.1 |
| 额定载荷（N） | |
| 动态额定载荷 Cr | 2300 |
| 静态径向载荷 Cor | 1300 |
| 疲劳极限载荷 Cu | 48 |
| 极限转速（r/min） | |
| 脂润滑 | 58100 |
| 油/油雾润滑 | 87300 |

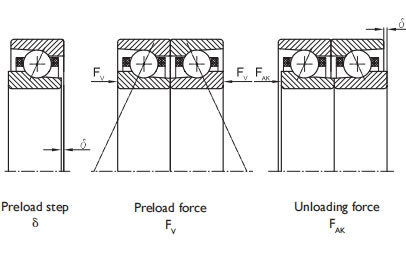

| 超轻预紧 | |
| 预紧力 Fv | 16 N |
| 凸出量 δ | 2 μm |
| 轴向刚度 Sa | 25 N/μm |
| 径向刚度 Sr | 55 N/μm |
| 卸载力 F.AK | 45 N |
| 轻型预紧 | |
| 预紧力 Fv | 30 N |
| 凸出量 δ | 2 μm |
| 轴向刚度 Sa | 35 N/μm |
| 径向刚度 Sr | 70 N/μm |
| 卸载力 F.AK | 90 N |
| 中等预紧 | |
| 预紧力 Fv | 70 N |
| 凸出量 δ | 4 μm |
| 轴向刚度 Sa | 50 N/μm |
| 径向刚度 Sr | 95 N/μm |
| 卸载力 F.AK | 200 N |
| 重压预紧 | |
| 预紧力 Fv | 140 N |
| 凸出量 δ | 7 μm |
| 轴向刚度 Sa | 65 N/μm |
| 径向刚度 Sr | 130 N/μm |
| 卸载力 F.AK | 410 N |
| 其他参数 | |
| 注入直径 d.pi | 17 mm |

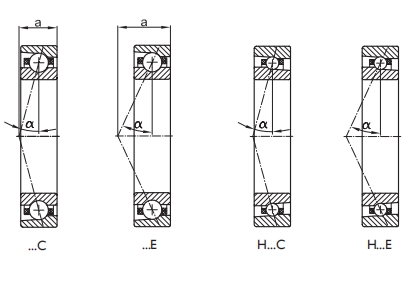

| 作用点位置 a | 5 mm |
| 精密锁紧螺母型号 | MMR12 |
| 参考重量 | 0.01 kg |
