GMN SM6004 17° TA P4 DUL/40N轴承尺寸、参数、图纸、互换、价格

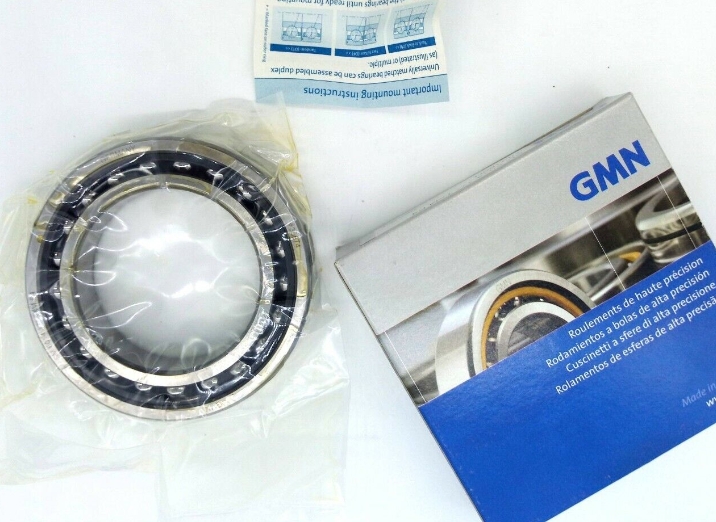

GMN SM6004 17° TA P4 DUL/40N轴承
添加日期：2024-05-29 15:21:44
市场价：￥686.7元
销售价：电话咨询
库存：9套
基本尺寸，内径：20mm，外径：42mm，厚度：12mm。
前缀列表：【GMN ：轴承品牌：GMN】【SM：内圈带两个导向盘，适用于高速应用】。后缀列表：【 17°：接触角 17°】【 TA：外圈导向层压酚醛树脂保持架或聚酰胺保持架】【 P4：ISO 4级精度】【 D：双列】【U：万能配对】【L：轻型预紧】【/40N：轴向刚度：40 N/μm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
M
N
S
M
6
0
0
4
1
7
T
A
P
4
D
U
L
/
4
0
N
GMN ：轴承品牌：GMN
SM：内圈带两个导向盘，适用于高速应用
6：角接触球轴承
0：尺寸系列：10系列
04：公称内径：20 mm
17°：接触角 17°
TA：外圈导向层压酚醛树脂保持架或聚酰胺保持架
P4：ISO 4级精度
D：双列
U：万能配对
L：轻型预紧
/40N：轴向刚度：40 N/μm
GMN ：
轴承品牌：GMN
SM：
内圈带两个导向盘，适用于高速应用
6：
角接触球轴承
0：
尺寸系列：10系列
04：
公称内径：20 mm
17°：
接触角 17°
TA：
外圈导向层压酚醛树脂保持架或聚酰胺保持架
P4：
ISO 4级精度
D：
双列
U：
万能配对
L：
轻型预紧
/40N：
轴向刚度：40 N/μm
| 外形尺寸 (mm) | |
| 轴承内径 d | 20 |
| 轴承外径 D | 42 |
| 轴承厚度 B | 12 |
| 倒角半径 rs.min | 0.6 |
| 倒角半径，开口侧 rs1.min | 0.6 |
| 滚珠参数 | |
| 数量 Z | 13 |
| 滚珠直径 Dw | 6.35 mm |
| 桥台和圆角尺寸 (mm) | |
| 内圈外径 d1 | 26.6 |
| 内圈外径，开口侧 d2 | - |
| 保持架孔径 dk | 31.4 |
| 节圆直径 dm | 31 |
| 外圈内径 D1 | 35.5 |
| 外圈内径，开口侧 D2 | 37.3 |
| SMI润滑油槽宽度 a | - |
| 额定载荷（N） | |
| 基本动载荷 C | 8400 |
| 基本静载荷 Co | 4150 |
| 参考重量（kg） | |
| 0.063 | |
| 轻预紧 (N) | |
| 预紧量 Fv | 40 |
| 提升力 Fa.max | 121 |
| 轴向刚度（配对轴承） Cax | 24/μm |
| 中预紧 (N) | |
| 预紧量 Fv | 120 |
| 提升力 Fa.max | 387 |
| 轴向刚度（配对轴承） Cax | 37/μm |
| 重预紧 (N) | |
| 预紧量 Fv | 240 |
| 提升力 Fa.max | 818 |
| 轴向刚度（配对轴承） Cax | 51/μm |
| 其他参数 | |
| 接触角 α0 | 15° |
| 极限转速 n | 65000/min |
| 最小弹簧预紧 Ff | 250 N |
