GMN S6006-C-TB-UP-DUL轴承尺寸、参数、图纸、互换、价格

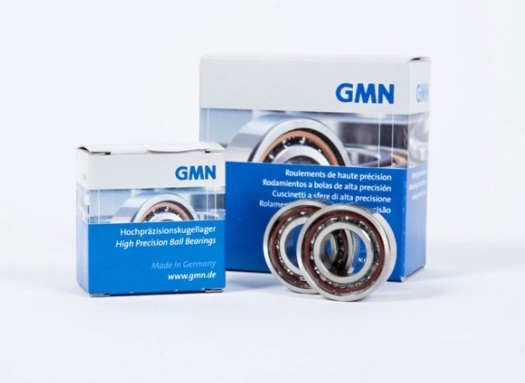

GMN S6006-C-TB-UP-DUL轴承
添加日期：2024-05-29 15:31:15
市场价：￥799.27元
销售价：电话咨询
库存：2套
基本尺寸，内径：30mm，外径：55mm，厚度：13mm。
前缀列表：【GMN ：轴承品牌：GMN】【S：内圈带两个导向盘】。后缀列表：【-C：接触角 15°】【-TB：纤维增强酚醛树脂窗式保持架，内圈定心】【-UP：符合GMN规范的GMN高精度】【-D：双列】【U：万能配对】【L：轻型预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
M
N
S
6
0
0
6
-
C
-
T
B
-
U
P
-
D
U
L
GMN ：轴承品牌：GMN
S：内圈带两个导向盘
6：角接触球轴承
0：尺寸系列：10系列
06：公称内径：30 mm
-C：接触角 15°
-TB：纤维增强酚醛树脂窗式保持架，内圈定心
-UP：符合GMN规范的GMN高精度
-D：双列
U：万能配对
L：轻型预紧
GMN ：
轴承品牌：GMN
S：
内圈带两个导向盘
6：
角接触球轴承
0：
尺寸系列：10系列
06：
公称内径：30 mm
-C：
接触角 15°
-TB：
纤维增强酚醛树脂窗式保持架，内圈定心
-UP：
符合GMN规范的GMN高精度
-D：
双列
U：
万能配对
L：
轻型预紧
| 外形尺寸 (mm) | |
| 轴承内径 d | 30 |
| 轴承外径 D | 55 |
| 轴承厚度 B | 13 |
| 倒角半径 rs.min | 1 |
| 倒角半径，开口侧 rs1.min | 0.6 |
| 滚珠参数 | |
| 数量 Z | 16 |
| 滚珠直径 Dw | 7.144 mm |
| 桥台和圆角尺寸 (mm) | |
| 内圈外径 d1 | 38.1 |
| 内圈外径，开口侧 d2 | - |
| 保持架孔径 dk | 42.8 |
| 节圆直径 dm | 42.5 |
| 外圈内径 D1 | 47 |
| 外圈内径，开口侧 D2 | 49.5 |
| SMI润滑油槽宽度 a | - |
| 额定载荷（N） | |
| 基本动载荷 C | 16800 |
| 基本静载荷 Co | 10500 |
| 参考重量（kg） | |
| 0.112 | |
| 轻预紧 (N) | |
| 预紧量 Fv | 85 |
| 提升力 Fa.max | 270 |
| 轴向刚度（配对轴承） Cax | 43/μm |
| 中预紧 (N) | |
| 预紧量 Fv | 250 |
| 提升力 Fa.max | 860 |
| 轴向刚度（配对轴承） Cax | 72/μm |
| 重预紧 (N) | |
| 预紧量 Fv | 500 |
| 提升力 Fa.max | 1870 |
| 轴向刚度（配对轴承） Cax | 105/μm |
| 其他参数 | |
| 接触角 α0 | 15° |
| 极限转速 n | 40000/min |
| 最小弹簧预紧 Ff | 430 N |
