GMN HYSM609CTAUP+DUL轴承尺寸、参数、图纸、互换、价格
GMN HYSM609CTAUP+DUL轴承
添加日期：2024-05-29 14:56:51
市场价：￥2961元
销售价：电话咨询
库存：9套
基本尺寸，内径：9mm，外径：24mm，厚度：7mm。
前缀列表：【GMN ：轴承品牌：GMN】【HY：混合陶瓷（陶瓷滚珠）轴承】【SM：内圈带两个导向盘，适用于高速应用】。后缀列表：【C：接触角 15°】【TA：外圈导向层压酚醛树脂保持架或聚酰胺保持架】【UP：符合GMN规范的GMN高精度】【+D：双列】【U：万能配对】【L：轻型预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
M
N
H
Y
S
M
6
0
9
C
T
A
U
P
+
D
U
L
GMN ：轴承品牌：GMN
HY：混合陶瓷（陶瓷滚珠）轴承
SM：内圈带两个导向盘，适用于高速应用
6：角接触球轴承
0：尺寸系列：10系列
9：内径：9 mm
C：接触角 15°
TA：外圈导向层压酚醛树脂保持架或聚酰胺保持架
UP：符合GMN规范的GMN高精度
+D：双列
U：万能配对
L：轻型预紧
GMN ：
轴承品牌：GMN
HY：
混合陶瓷（陶瓷滚珠）轴承
SM：
内圈带两个导向盘，适用于高速应用
6：
角接触球轴承
0：
尺寸系列：10系列
9：
内径：9 mm
C：
接触角 15°
TA：
外圈导向层压酚醛树脂保持架或聚酰胺保持架
UP：
符合GMN规范的GMN高精度
+D：
双列
U：
万能配对
L：
轻型预紧

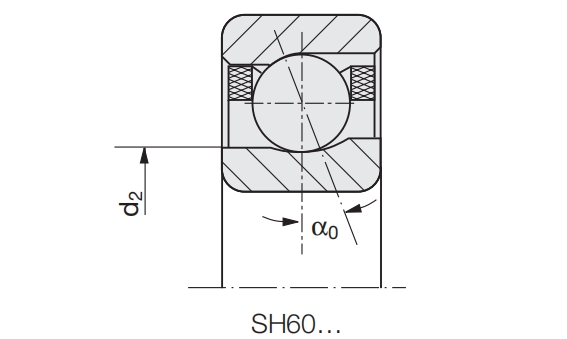

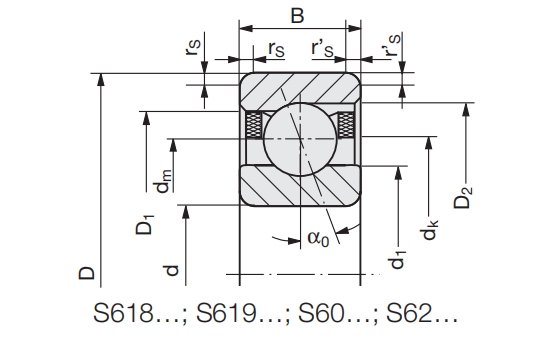

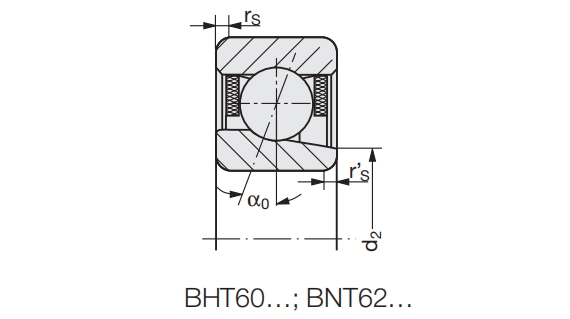

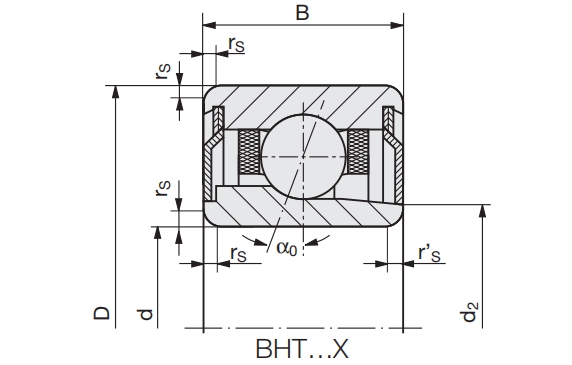

| 外形尺寸 (mm) | |
| 轴承内径 d | 9 |
| 轴承外径 D | 24 |
| 轴承厚度 B | 7 |
| 倒角半径 rs.min | 0.3 |
| 倒角半径，开口侧 rs1.min | 0.3 |
| 滚珠参数 | |
| 数量 Z | 10 |
| 滚珠直径 Dw | 3.969 mm |
| 桥台和圆角尺寸 (mm) | |
| 内圈外径 d1 | 13.5 |
| 内圈外径，开口侧 d2 | - |
| 保持架孔径 dk | 16.9 |
| 节圆直径 dm | 16.5 |
| 外圈内径 D1 | 19.9 |
| 外圈内径，开口侧 D2 | 20.6 |

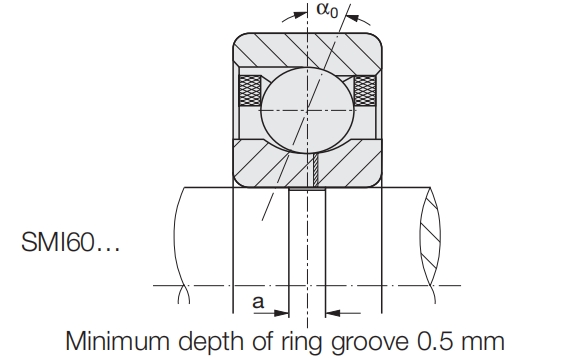

| SMI润滑油槽宽度 a | - |
| 额定载荷（N） | |
| 基本动载荷 C | 3000 |
| 基本静载荷 Co | 1250 |
| 参考重量（kg） | |
| 0.014 | |
| 轻预紧 (N) | |
| 预紧量 Fv | 16 |
| 提升力 Fa.max | 48 |
| 轴向刚度（配对轴承） Cax | 12/μm |
| 中预紧 (N) | |
| 预紧量 Fv | 50 |
| 提升力 Fa.max | 163 |
| 轴向刚度（配对轴承） Cax | 20/μm |
| 重预紧 (N) | |
| 预紧量 Fv | 100 |
| 提升力 Fa.max | 345 |
| 轴向刚度（配对轴承） Cax | 27/μm |
| 其他参数 | |
| 接触角 α0 | 15° |
| 极限转速 n | 94000/min |
| 最小弹簧预紧 Ff | 90 N |
| 其他型号 | 市场价 | 销售价 | 库存 |
| HYSM609C TA UP DUL=HC709C轴承 | ￥2184元 | 电话咨询 | 5 |
