FAG XC7009-E-TX-P4S-H145A-UL轴承尺寸、参数、图纸、互换、价格

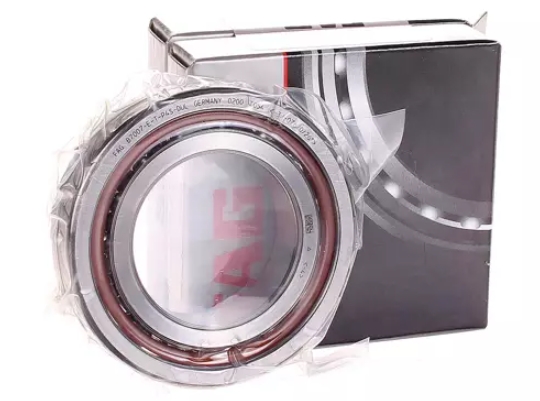

FAG XC7009-E-TX-P4S-H145A-UL轴承
添加日期：2024-06-25 11:34:47
市场价：￥5669.38元
销售价：电话咨询
库存：2套
基本尺寸，内径：45mm，外径：75mm，厚度：16mm。
前缀列表：【FAG ：轴承品牌：FAG】【XC：X-Life超长寿命陶瓷小球轴承】。后缀列表：【-：连接符】【E：接触角 25°】【-TX：纺织层压酚醛树脂保持架，外圈导向，保持架设计和润滑剂流量改进，温升比标准T保持架低10%】【-P4S：FAG标准，精度参照DIN620，高过P4等级】【-H145A：未知后缀】【-U：单列万能配对】【L：轻型预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
F
A
G
X
C
7
0
0
9
-
E
-
T
X
-
P
4
S
-
H
1
4
5
A
-
U
L
FAG ：轴承品牌：FAG
XC：X-Life超长寿命陶瓷小球轴承
7：角接触球轴承
0：尺寸系列：10系列
09：公称内径：45 mm
-：连接符
E：接触角 25°
-TX：纺织层压酚醛树脂保持架，外圈导向，保持架设计和润滑剂流量改进，温升比标准T保持架低10%
-P4S：FAG标准，精度参照DIN620，高过P4等级
-H145A：未知后缀
-U：单列万能配对
L：轻型预紧
FAG ：
轴承品牌：FAG
XC：
X-Life超长寿命陶瓷小球轴承
7：
角接触球轴承
0：
尺寸系列：10系列
09：
公称内径：45 mm
-：
连接符
E：
接触角 25°
-TX：
纺织层压酚醛树脂保持架，外圈导向，保持架设计和润滑剂流量改进，温升比标准T保持架低10%
-P4S：
FAG标准，精度参照DIN620，高过P4等级
-H145A：
未知后缀
-U：
单列万能配对
L：
轻型预紧
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 75 |
| 轴承厚度 B | 16 |
| 倒角半径 r.min | 1 |
| 倒角半径 r1.min | 1 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.h12 | 51 |
| 外圈挡肩 Da.h12 | 69 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.3 |
| DLR润滑尺寸 (mm) | |
| O形圈边距 Bn | 3.4 |
| 润滑孔边距 Sn | 9.3 |
| 润滑槽直径 Sb | 1.4 |
| Etk | 57.7 |
| 额定载荷（kN） | |
| 动态额定载荷 C.dyn | 18.6 |
| 静态径向载荷 Co.stat | 8 |
| 极限转速（r/min） | |
| 脂润滑 | 30000 |
| 油润滑 | 45000 |
| 轻型预紧 | |
| 预紧力 Fv | 49 N |
| 卸载力 Kae | 142 N |
| 轴向刚度 Sa | 85.5 N/μm |
| 中等预紧 | |
| 预紧力 Fv | 147 N |
| 卸载力 Kae | 431 N |
| 轴向刚度 Sa | 126.1 N/μm |
| 重压预紧 | |
| 预紧力 Fv | 294 N |
| 卸载力 Kae | 876 N |
| 轴向刚度 Sa | 163.3 N/μm |
| 参考重量（kg） | |
| 0.26 | |
