FAG B7024-E-2RSD-T-P4S-UM-AS01轴承尺寸、参数、图纸、互换、价格

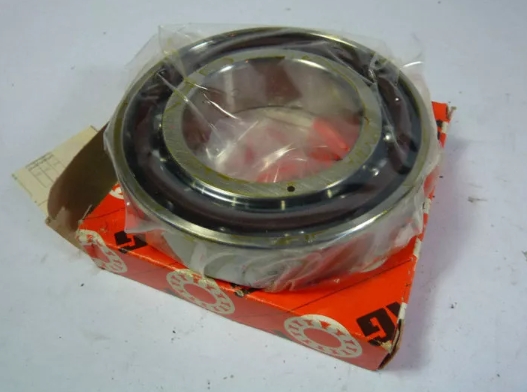

FAG B7024-E-2RSD-T-P4S-UM-AS01轴承
添加日期：2024-06-26 11:42:11
市场价：￥5292元
销售价：电话咨询
库存：112套
基本尺寸，内径：120mm，外径：180mm，厚度：28mm。
前缀列表：【FAG ：轴承品牌：FAG】【B：标准钢球轴承】。后缀列表：【-E：接触角 25°】【-2RSD：两侧唇形密封，非接触式】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：FAG标准，精度参照DIN620，高过P4等级】【-U：单列万能配对】【M：中等预紧】【-AS01：非标准精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
F
A
G
B
7
0
2
4
-
E
-
2
R
S
D
-
T
-
P
4
S
-
U
M
-
A
S
0
1
FAG ：轴承品牌：FAG
B：标准钢球轴承
7：角接触球轴承
0：尺寸系列：10系列
24：公称内径：120 mm
-E：接触角 25°
-2RSD：两侧唇形密封，非接触式
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，精度参照DIN620，高过P4等级
-U：单列万能配对
M：中等预紧
-AS01：非标准精度
FAG ：
轴承品牌：FAG
B：
标准钢球轴承
7：
角接触球轴承
0：
尺寸系列：10系列
24：
公称内径：120 mm
-E：
接触角 25°
-2RSD：
两侧唇形密封，非接触式
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，精度参照DIN620，高过P4等级
-U：
单列万能配对
M：
中等预紧
-AS01：
非标准精度
| 外形尺寸 (mm) | |
| 轴承内径 d | 120 |
| 轴承外径 D | 180 |
| 轴承厚度 B | 28 |
| 倒角半径 r.min | 2 |
| 倒角半径 r1.min | 2 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.h12 | 131 |
| 外圈挡肩 Da.h12 | 169 |
| 倒角半径 ra.max | 2 |
| 倒角半径 rb.max | 1 |
| DLR润滑尺寸 (mm) | |
| O形圈边距 Bn | - |
| 润滑孔边距 Sn | - |
| 润滑槽直径 Sb | - |
| Etk | 143.3 |
| 额定载荷（kN） | |
| 动态额定载荷 C.dyn | 106 |
| 静态径向载荷 Co.stat | 110 |
| 极限转速（r/min） | |
| 脂润滑 | 6300 |
| 油润滑 | 9500 |
| 轻型预紧 | |
| 预紧力 Fv | 989 N |
| 卸载力 Kae | 2896 N |
| 轴向刚度 Sa | 291.7 N/μm |
| 中等预紧 | |
| 预紧力 Fv | 3317 N |
| 卸载力 Kae | 10031 N |
| 轴向刚度 Sa | 461.2 N/μm |
| 重压预紧 | |
| 预紧力 Fv | 6881 N |
| 卸载力 Kae | 21490 N |
| 轴向刚度 Sa | 621.8 N/μm |
| 参考重量（kg） | |
| 2.1 | |
