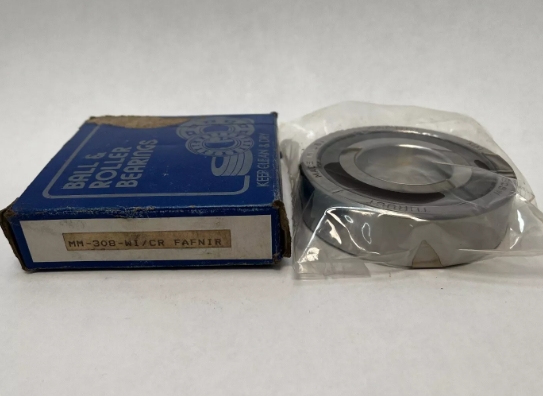

FAFNIR 2MM306WICR轴承尺寸、参数、图纸、互换、价格
FAFNIR 2MM306WICR轴承
添加日期：2024-07-20 16:42:23
市场价：￥1738.8元
销售价：电话咨询
库存：2套
基本尺寸，内径：30mm，外径：72mm，厚度：19mm。
前缀列表：【FAFNIR ：轴承品牌：Timken-Fafnir】【2：接触角 15°】【MM：超精密，ABEC.7（ISO P4）至 ABEC.9（ISO P2）之间】【3：ISO尺寸03系列】。后缀列表：【WI：角接触，内圈低挡肩】【CR：酚醛树脂聚合物保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
F
A
F
N
I
R
2
M
M
3
0
6
W
I
C
R
FAFNIR ：轴承品牌：Timken-Fafnir
2：接触角 15°
MM：超精密，ABEC.7（ISO P4）至 ABEC.9（ISO P2）之间
3：ISO尺寸03系列
06：内径：30 mm
WI：角接触，内圈低挡肩
CR：酚醛树脂聚合物保持架
FAFNIR ：
轴承品牌：Timken-Fafnir
2：
接触角 15°
MM：
超精密，ABEC.7（ISO P4）至 ABEC.9（ISO P2）之间
3：
ISO尺寸03系列
06：
内径：30 mm
WI：
角接触，内圈低挡肩
CR：
酚醛树脂聚合物保持架

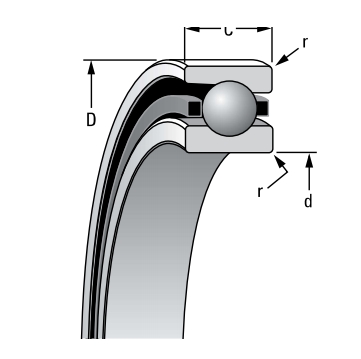

| 外形尺寸 (mm) | |
| 轴承内径 d | 30 |
| 轴承外径 D | 72 |
| 轴承厚度 C | 19 |
| 倒角半径 r.Rad | 1 |
| 建议肩部直径 (mm) | |
| 轴 Max. | 37.7 |
| 轴 Min. | 37.5 |
| 外壳 Max. | 65.2 |
| 外壳 Min. | 64.9 |
| 轴直径、安装配合 (mm) | |
| 轴直径 Max. | 30 |
| 轴直径 Min. | 29.995 |
| 安装配合 松配合 | 0.005 |
| 安装配合 紧配合 | 0.005 |
| 固定端 (mm) | |
| 壳体孔径 Max. | 72.008 |
| 壳体孔径 Min. | 72 |
| 安装配合 紧配合 | 0 |
| 安装配合 松配合 | 0.015 |
| 浮动端 (mm) | |
| 壳体孔径 Max. | 72.011 |
| 壳体孔径 Min. | 72.007 |
| 安装配合 松配合 | 0.007 |
| 额定载荷 15° (N) | |
| 额定静载荷-钢球 Co | 22200 |
| 额定动载荷-钢球 Ce | 34120 |
| 额定静载荷-陶瓷球 Co | 19800 |
| 额定动载荷-陶瓷球 Ce | 34120 |
| 额定载荷 25° (N) | |
| 额定静载荷-钢球 Co | 21500 |
| 额定动载荷-钢球 Ce | 39900 |
| 额定静载荷-陶瓷球 Co | 19100 |
| 额定动载荷-陶瓷球 Ce | 39900 |
| 额定转速 Ng（RPM） | |
| 15°，钢球 | 22100 |
| 15°，陶瓷球 | 26500 |
| 25°，钢球 | 19900 |
| 25°，陶瓷球 | 23900 |
| 其他参数 | |
| 滚珠 数量x直径 | 10x13.49 mm |
| 参考重量 | 328 kg |
| 其他型号 | 市场价 | 销售价 | 库存 |
| 2MM306WI轴承 | ￥2538.9元 | 电话咨询 | 1 |
