BARDEN C103HX205Y15DF轴承尺寸、参数、图纸、互换、价格

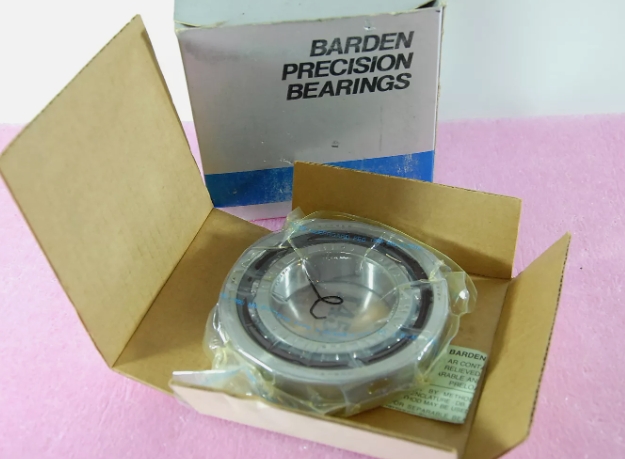

BARDEN C103HX205Y15DF轴承
添加日期：2024-06-17 15:23:27
市场价：￥2520元
销售价：电话咨询
库存：10套
基本尺寸，内径：17mm，外径：35mm，厚度：10mm。
前缀列表：【BARDEN ：轴承品牌：Barden】【C：混合陶瓷（陶瓷球）轴承】【1：ISO尺寸10系列，接触角 15º】。后缀列表：【H：层压织物酚醛树脂保持架，外圈定心】【X205：特殊功能，具体未知】【Y15：特定特殊功能代码】【DF：双列面对面（><）配对】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
A
R
D
E
N
C
1
0
3
H
X
2
0
5
Y
1
5
D
F
BARDEN ：轴承品牌：Barden
C：混合陶瓷（陶瓷球）轴承
1：ISO尺寸10系列，接触角 15º
03：内径：17 mm
H：层压织物酚醛树脂保持架，外圈定心
X205：特殊功能，具体未知
Y15：特定特殊功能代码
DF：双列面对面（><）配对
BARDEN ：
轴承品牌：Barden
C：
混合陶瓷（陶瓷球）轴承
1：
ISO尺寸10系列，接触角 15º
03：
内径：17 mm
H：
层压织物酚醛树脂保持架，外圈定心
X205：
特殊功能，具体未知
Y15：
特定特殊功能代码
DF：
双列面对面（><）配对
| FAG轴承基本代号 | |
| HCB7003E.T.P4S | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 17 |
| 轴承外径 D | 35 |
| 轴承厚度 B | 10 |
| 倒角半径 rs.max | 0.3 |
| 倒角半径 r1s.max | 0.3 |
| 轴和肩部外壳尺寸 (mm) | |
| 内圈挡肩 da.h12 | 21 |
| 外圈挡肩 Da.h12 | 32 |
| 内圈倒角半径 ra.max | 0.3 |
| 外圈倒角半径 rb.max | 0.1 |
| 直接润滑尺寸 (mm) | |
| 油槽边距 Bn | - |
| 油孔长边距 Sn | - |
| 油孔直径 Sb | - |
| Etk | 24.1 |
| 额定载荷（kN） | |
| 动态额定载荷 C.dyn | 5.7 |
| 静态径向载荷 Co.stat | 3.25 |
| 极限转速（r/min） | |
| 脂润滑 | 45000 |
| 油润滑 | 67000 |
| 轻微预紧 | |
| 预紧力 Fv | 28 N |
| 卸载力 Kae | 82 N |
| 轴向刚度 Sa | 43 N/μm |
| 中等预紧 | |
| 预紧力 Fv | 104 N |
| 卸载力 Kae | 311 N |
| 轴向刚度 Sa | 68.9 N/μm |
| 重型预紧 | |
| 预紧力 Fv | 249 N |
| 卸载力 Kae | 762 N |
| 轴向刚度 Sa | 96.1 N/μm |
| 参考重量（kg） | |
| 0.03 | |
